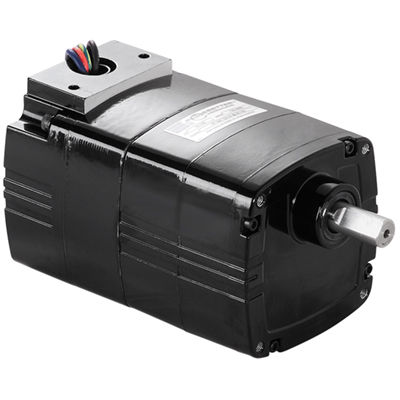

交流减速电机 1574

单相直齿轮螺旋齿轮

产品概述
型号1574 公制 30R-D 系列 并联轴 交流齿轮减速电机。为公制安装和公制输出轴尺寸设计，采用完全封闭非通风结构，B级绝缘，铝制端盖以提高热性能并减轻重量。

规格表
转速 (rpm)：23
额定扭矩 (Nm)：4.5
额定扭矩 (lb-in)：40
功率 (W)：18
功率 (HP)：1/41
电压 (V)：230
频率 (Hz)：50
相数：1
电流 (A)：0.21
传动比：60
径向负载 (N)：285
径向负载 (lbs)：65
长度 XH (mm)：139.2
长度 XH (inch)：5.5
重量 (kg)：2.8
重量 (lbs)：6.3
接线图：07410021
电容件号：49400091
产品类型：30R2BECI-D3
HPDecimal：0.0243

下载 / 图纸

• 型号1574的CAD图纸：PDF、DWG、STEP。
• 接线图参考：07410021。
• 列出的安全数据表：Texaco Rando Material Safety Data Sheet。

可选配件

• 适用于公制类型30R、33A、30R-D、24A-D、24A-Z的L形支架套件（型号1968）
• 用于30R电机和齿轮电机的带接线端子块的压铸公制接线盒（型号1982）
• 电容；塑料盒型；1.3 MFD / 450V（件号49400091）
• 适用于30R和33A电机，30R-D、22B-D、22B-Z、24A-D、24A-Z和33A-Z齿轮电机的L形支架套件（型号5968）
• 用于30R电机和齿轮电机的压铸接线盒（型号5982）

标准特性

• 公制安装螺纹和公制输出轴尺寸。
• 完全封闭，非通风，IP-20 级别。
• B级绝缘系统。
• 铝制端盖以提高热效率并减轻重量。
• 非通风齿轮箱。
• 电机轴和输出轴上的工业唇型密封。
• 整机采用针状轴承以提高径向载荷能力并延长寿命。
• 齿轮永久润滑。
• 主传动采用加强热塑性材料的斜齿轮以降低噪音，后级采用淬火钢直齿轮以获得高输出扭矩和长寿命。
• 电机轴上精密加工的斜齿小齿轮，确保最大强度和最低噪音。

订购与价格附加信息
可用性：订购数量 1-25。网页价格不含税、运费及搬运费。所有价格均以美元表示。

特性 / 技术规格

• 转速：23 rpm
• 额定扭矩：4.5 Nm (40 lb-in)
• 功率：18 W (1/41 HP; HPDecimal 0.0243)
• 电压：230 V，50 Hz，单相
• 电流：0.21 A
• 传动比：60
• 径向载荷能力：285 N (65 lbs)
• 长度 XH：139.2 mm (5.5 in)
• 重量：2.8 kg (6.3 lbs)
• 接线图参考：07410021
• 电容件号：49400091
• 产品类型：30R2BECI-D3
