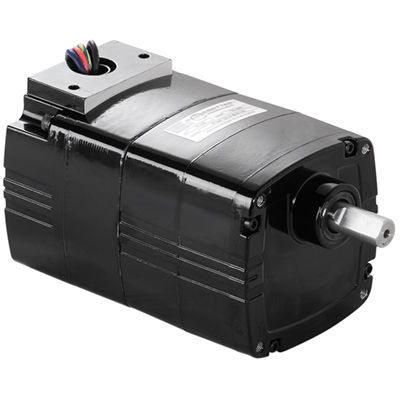

交流减速电机 1573

单相直齿轮螺旋齿轮

产品
Metric 30R-D 系列平行轴交流减速电机 Model 1573。单相机型，采用公制安装与轴尺寸，适用于需要 30:1 齿比、额定输出转速 47 rpm、输出功率 18 W 的应用场景。

标准特性

• 公制安装螺纹和公制传动轴尺寸
• 全封闭、无通风外壳，防护等级 IP-20
• B 级绝缘系统
• 铝制端盖，提升散热性能并减轻重量
• 无通风齿轮箱
• 电机轴与输出轴采用工业唇形密封
• 全系统采用滚针轴承，增加径向载荷能力并延长使用寿命
• 齿轮永久润滑
• 增强型热塑性螺旋主齿轮以降低噪音，后级采用淬火钢直齿轮以提供高输出扭矩
• 电机轴上精密加工的螺旋小齿轮，保证最大强度与最低噪音

资料

• CAD 图纸：PDF、DWG、STEP（Model 1573 可用）
• 接线图：PDF（接线图编号 07410021）
• 安全数据表：PDF

可选配件

• 适用于公制类型 30R、33A、30R-D、24A-D、24A-Z 的 L 型支架套件（model 1968）
• 适用于 30R 电机和减速电机的压铸公制端子箱及端子排（model 1982）
• 电容；塑料外壳型；1.3 µF / 450 V（零件号 49400091）
• 适用于 30R 与 33A 电机，30R-D、22B-D、22B-Z、24A-D、24A-Z、33A-Z 减速电机的 L 型支架套件（model 5968）
• 适用于 30R 电机和减速电机的压铸端子箱（model 5982）

技术参数

• 速度 (rpm)：47
• 额定扭矩 (Nm)：2.7
• 额定扭矩 (lb-in)：24
• 功率 (W)：18
• 功率 (HP)：1/41
• HP（小数）：0.0243
• 电压 (V)：230
• 频率 (Hz)：50
• 相数：1
• 电流 (A)：0.21
• 齿比：30
• 径向载荷 (N)：285
• 径向载荷 (lbs)：65
• 长度 XH (mm)：139.2
• 长度 XH (inch)：5.5
• 重量 (kg)：2.8
• 重量 (lbs)：6.3
• 接线图：07410021
• 电容零件号：49400091
• 产品类型：30R2BECI-D3
