交流减速电机 1481

单相直齿轮螺旋齿轮

产品

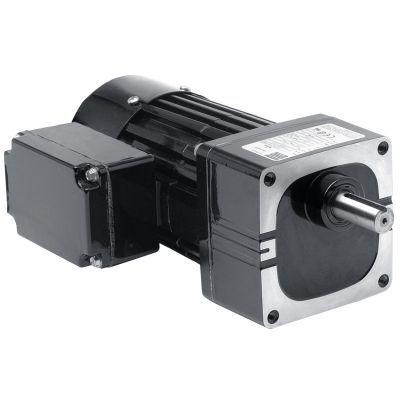

Metric 34R-W 系列并联轴单相交流齿轮减速电机 — Model 1481。适用于需要紧凑体积、低速精确和稳定扭矩的工业动力传动场合。

技术规格

• 转速：69 rpm
• 额定扭矩：6.0 Nm (53 lb-in)
• 功率：75 W (0.1 HP)
• 电压 / 频率 / 相数：230 V / 50 Hz / 单相
• 电流：0.60 A
• 齿轮比：20.4
• 径向载荷能力：290 N (65 lbs)
• 长度 XH：234 mm (9.2 in)
• 重量：5.7 kg (12.8 lbs)
• 接线图：07410021
• 电容器零件号：49401154
• 产品型号：34R6BFCI-W2

标准特性

• 公制安装螺纹和公制传动轴尺寸
• 全封闭，IP-20
• 风扇冷却以提供高输出功率
• B级绝缘在A级限值内运行，以延长绕组和润滑剂寿命
• 铝制中环和端盖，提高散热效率并减轻重量
• 无通风齿轮箱
• 电机轴和输出轴采用工业唇形密封
• 全系采用滚针轴承，提高径向载荷能力并延长寿命
• 齿轮采用半流体润滑脂永久润滑
• 初级为加固热塑性材料的宽齿螺旋齿轮，后级为淬火钢直齿轮以获得高输出扭矩和长寿命
• 电机轴上精密加工的螺旋小齿轮，确保高强度和低噪声

可选配件

• 适用于 W 和 WX 齿轮电机的 L 形支架套件（型号 0970）
• 适用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的压铸端子箱套件（型号 0984）
• 适用于公制 W 型齿轮电机的 L 形支架安装套件（型号 1970）
• 带接线端子块的公制压铸端子箱套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）
• 电容器，塑料盒型，7.5 MFD 370V（件号 49401154）
• 适用于 34R、42R、48R、42R-FX、33A、42A 库存电机及齿轮电机的大型压铸端子箱套件（型号 0986）

应用
适用于输送机、包装机、小型自动化设备及其他需要低速和稳定扭矩的工业机械。紧凑的结构便于在空间受限的装配中安装。

安装与维护
电气接线请参阅接线图（07410021）。本机为永久润滑，无需定期齿轮加油。对风冷电机应保证通风良好，并遵守额定径向载荷限制以保护轴承寿命。
