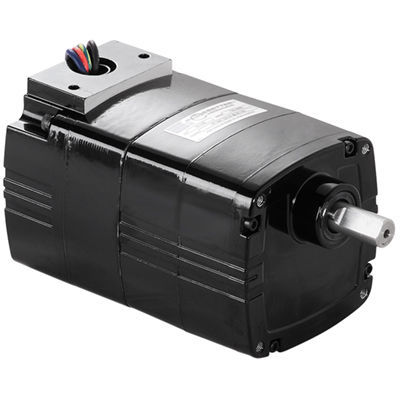

交流减速电机 Model 1571

单相直齿轮螺旋齿轮

产品
平行轴交流齿轮电机 Model 1571，Metric 30R-D 系列。

概述
该平行轴交流齿轮电机针对公制安装螺纹和公制传动轴尺寸设计。完全封闭、无通风结构，采用B级绝缘和铝制端盖以提高散热性能。工业级唇形密封和滚针轴承提供更高的径向承载能力和耐用性。

规格

• 转速 (rpm)：117
• 额定扭矩：1.1 Nm (9.7 lb-in)
• 功率：18 W (0.0243 HP)
• 电压 / 频率：230 V / 50 Hz
• 相数：单相
• 电流：0.21 A
• 减速比：12
• 径向承载能力：285 N (65 lbs)
• 长度 XH：139.2 mm (5.5 in)
• 重量：2.8 kg (6.3 lbs)
• 接线图：07410021
• 电容器零件号：49400091
• 产品类型：30R2BECI-D3

标准特性

• 公制安装螺纹与公制传动轴尺寸。
• 完全封闭、无通风（IP-20）。
• B级绝缘系统。
• 铝制端盖，提升散热效率且重量更轻。
• 无通风齿轮箱。
• 电机和输出轴采用工业唇型密封。
• 整机采用滚针轴承以提高径向承载能力并延长寿命。
• 齿轮永久润滑。
• 强化热塑性螺旋主齿轮以降低噪音，后级采用淬火钢直齿轮以实现高输出扭矩。
• 电机轴上精密加工的螺旋小齿轮，保证最大强度和最低噪音。

可选附件

• 用于公制类型 30R、33A、30R-D、24A-D、24A-Z 的 L 型支架套件（型号 1968）
• 用于 30R 电机和齿轮电机的带端子排的压铸公制接线盒（型号 1982）
• 电容；塑料盒型；1.3 MFD / 450 V（物料号 49400091）
• 用于 30R 和 33A 电机，30R-D、22B-D、22B-Z、24A-D、24A-Z 和 33A-Z 齿轮电机的 L 型支架套件（型号 5968）
• 用于 30R 电机和齿轮电机的压铸接线盒（型号 5982）

下载
提供 CAD 图纸（PDF、DWG、STEP）。提供接线图。提供安全数据表。

技术规格

• 型号：Model 1571
• 系列：Metric 30R-D
• 转速：117 RPM
• 额定扭矩：1.1 Nm (9.7 lb-in)
• 功率：18 W (1/41 HP, 0.0243 HPDecimal)
• 电压 / 频率：230 V / 50 Hz
• 相数：单相
• 电流：0.21 A
• 减速比：12
• 径向承载能力：285 N (65 lbs)
• 长度 XH：139.2 mm (5.5 in)
• 重量：2.8 kg (6.3 lbs)
• 接线图：07410021
• 电容器零件号：49400091
• 产品类型：30R2BECI-D3
