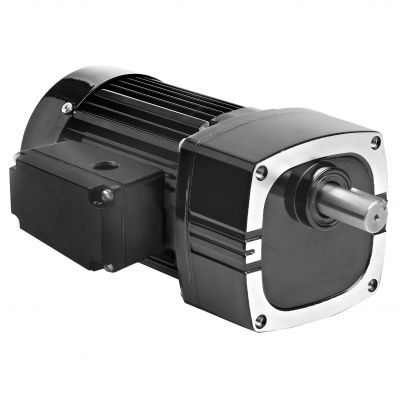

交流减速电机 Model 1671

单相螺旋齿轮平行轴

产品概述
型号 1671 属于 Metric 42R-E 系列平行轴交流减速电机，按公制安装与轴尺寸设计。配备无通风齿轮箱和工业唇形密封，适用于工业环境中的可靠运行。

系列
Metric 42R-E 系列 — 平行轴交流减速电机

主要参数

• 转速 (rpm)：4.7
• 额定扭矩：35 Nm (310 lb-in)
• 功率：100 W (1/7.5 HP, HP 小数 0.1333)
• 电压 / 频率：230 V / 50 Hz
• 相数：单相 (1)
• 电流：0.78 A
• 齿轮比：300
• 径向载荷能力：900 N (200 lbs)
• 长度 XH：231 mm (9.08 in)
• 重量：6.8 kg (15.3 lbs)

标准特性

• 公制安装螺纹和公制传动轴尺寸
• 无通风（封闭）齿轮箱，提高防污染能力
• 电机轴和输出轴的工业唇形密封
• 整机采用滚针轴承以提高径向承载能力和使用寿命
• 齿轮采用半流体润滑脂永久润滑
• 选择性淬火的斜齿轮，运行安静且功率体积比高

可选附件

• 用于 E、F、FX 齿轮电机的 L 型支架套件（型号 0969）
• 用于 33A、34R、42A、42R、48R 电机和齿轮电机的压铸端子箱套件（型号 0984）
• 用于公制 E/F 型齿轮电机的 L 型支架安装套件（型号 1969）
• 带接线端子块的公制压铸端子箱套件，适用于 33A、34R、42A、42R、48R（型号 1984）
• 电容器，塑料盒型，7.5 MFD 370 V（件号 49401154）
• 大型压铸端子箱套件，适用于 34R、42R、48R、42R-FX、33A、42A（型号 0986）

技术规格

• 型号：Model 1671
• 系列：Metric 42R-E
• 转速 (rpm)：4.7
• 额定扭矩：35 Nm (310 lb-in)
• 功率：100 W (1/7.5 HP, HP 小数 0.1333)
• 电压：230 V
• 频率：50 Hz
• 相数：单相 (1)
• 电流 (A)：0.78 A
• 齿轮比：300
• 径向载荷能力：900 N (200 lbs)
• 长度 XH：231 mm (9.08 in)
• 重量：6.8 kg (15.3 lbs)
• 接线图：07410021
• 电容件号：49401154
• 产品类型：42R5BFCI-E4
