交流减速电机 Model 1451

单相直齿轮螺旋齿轮

产品

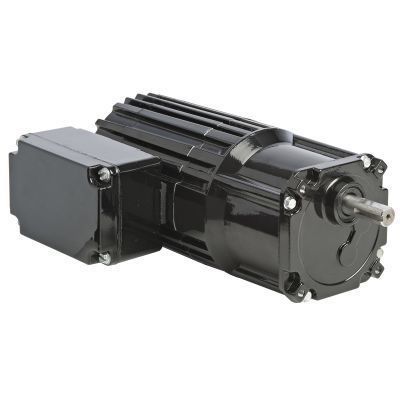

Model 1451 为公制 34R-Z 系列平行轴交流齿轮减速电机，输出 50 W，适用于紧凑型单相工业驱动应用。该型号提供经销商、控制装置及配件支持。

规格
转速 (rpm)：233
额定扭矩 (Nm)：1.4
额定扭矩 (lb-in)：12
功率 (W)：50
功率 (HP)：1/15
电压：230 V
Hz：50
相数：1
电流 (A)：0.5
减速比：6
径向载荷 (N)：450
径向载荷 (lbs)：100
长度 XH (mm)：194
长度 XH (inch)：7.64
重量 (kg)：4.5
重量 (lbs)：10.1
接线图：07410021
电容件号：49401068
产品型号：34R4BFCI-Z2
HPDecimal: 0.0667

标准特性

• 公制安装螺纹及公制传动轴尺寸。
• 全封闭结构，防护等级 IP20。
• 风冷设计以维持输出性能。
• B 级绝缘在 A 级限制内运行，以延长绕组和润滑剂寿命。
• 铝制中环与端盖，提升散热效率并减轻重量。
• 齿轮箱无通风孔。
• 电机轴和输出轴处采用工业唇形密封。
• 全程使用滚针轴承以提高径向承载能力并延长寿命。
• 齿轮采用半流态润滑脂永久润滑。
• 宽加强热塑性螺旋一次齿轮以降低噪音，后级采用淬火钢直齿轮以获得高输出扭矩与耐久性。
• 电机轴上精密切削的螺旋小齿轮以实现最大强度和最小噪音。

可选配件

• 34R-Z 齿轮电机用 L 型支架套件 [model 0980]
• 适用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的压铸接线盒套件 [model 0984]
• 带端子排的压铸公制接线盒套件，适用于 33A、34R、42A、42R 和 48R [model 1984]
• 电容器；塑料盒型；5.0 MFD / 400V [件号 49401068]
• 适用于 34R、42R、48R、42R-FX、33A、42A 备件电机及齿轮电机的大型压铸接线盒套件 [model 0986]

CAD / 图纸 / 接线 / 安全

• CAD 图纸可用：PDF、DWG、STEP（Model 1451 的产品专用文件）
• 接线图可用（接线图 ID：07410021）
• 相关材料的安全数据表已列示

技术参数

• 转速：233 rpm
• 额定扭矩：1.4 Nm (12 lb-in)
• 功率：50 W (1/15 HP, HPDecimal 0.0667)
• 电压：230 V, 50 Hz, 单相
• 电流：0.5 A
• 减速比：6
• 径向载荷能力：450 N (100 lbs)
• 总体长度 XH：194 mm (7.64 in)
• 重量：4.5 kg (10.1 lbs)
• 接线图参考：07410021
• 电容件号：49401068
• 产品型号：34R4BFCI-Z2
