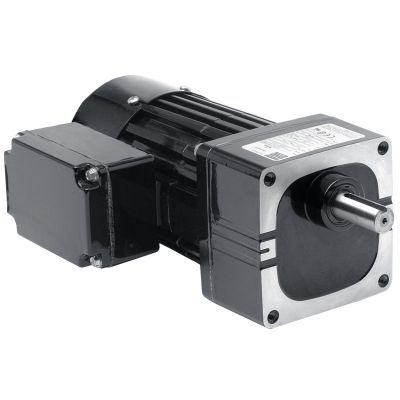

交流减速电机 Model 1484

单相直齿轮螺旋齿轮

概述 1484型公制34R-W系列平行轴交流减速电机分销商、控制装置及接线图。 技术参数 转速（rpm）：21 额定扭矩（Nm）：16.5 额定扭矩（lb-in）：146 功率（瓦）：75 功率（马力）：1/10 电压（伏）：230 频率（赫兹）：50 相数：1 电流（安培）：0.60 传动比：65.5 径向载荷（牛顿）：575 径向载荷（磅）：130 长度 XH（毫米）：234 长度 XH（英寸）：9.2 重量（千克）：5.7 重量（磅）：12.8 接线图：07410021 电容器部件号：49401154 产品类型：34R6BFCI-W3 HPDecimal：0.1 CAD图纸

• 下载PDF（产品图纸）
• 下载DWG（产品图纸）
• 下载STEP（产品图纸）

接线图

• 接线图（参考编号 07410021）可下载为 PDF 文件

安全数据表

• Imperial 润滑油安全数据表可下载为 PDF 文件

可选配件

• 适用于 W 和 WX 齿轮减速电机的 L 型支架套件 [型号 0970]
• 适用于 33A、34R、42A、42R 和 48R 电机及齿轮减速电机的压铸接线盒套件 [型号 0984]
• 适用于公制型 W 齿轮减速电机的 L 型支架安装套件 [型号 1970]
• 适用于 33A、34R、42A、42R 和 48R 电机及减速电机的带接线端子块的压铸公制接线盒套件[型号 1984]
• 电容器；塑料盒式； 7.5MFD 370V [产品编号 49401154]
• 适用于 34R、42R、48R、 42R-FX、33A、42A 标准电机和减速电机专用 [型号 0986]

标准特性

• 公制安装螺纹和公制驱动轴尺寸。
• 全封闭式，防护等级IP-20。
• 风冷设计，适用于高输出功率。
• “B”级绝缘系统，运行在“A”级限值内，以延长绕组和润滑剂的使用寿命。
• 铝制中心环和端盖，具有高热效率且重量轻。
• 无通风齿轮箱。
• 电机轴和输出轴采用工业级唇形密封件。
• 全机采用滚针轴承，以提高径向承载能力并延长使用寿命。
• 齿轮传动系统采用半流体润滑脂进行永久润滑，确保长久使用寿命。
• 宽幅加固热塑性螺旋主齿轮确保运行安静；后续级采用淬火钢直齿轮，以实现高输出扭矩和长使用寿命。
• 螺旋小齿轮在电机轴上精密切削而成，以实现最大强度和最低噪音。

特性 / 技术规格

• 转速 (rpm)：21
• 额定扭矩：16.5 Nm / 146 lb-in
• 功率： 75 W (0.1 HP)
• 电压：230 V
• 频率：50 Hz
• 相数：1
• 电流：0.60 A
• 传动比： 65.5
• 径向载荷：575 N / 130 lbs
• 长度×高度： 234 毫米 (9.2 英寸)
• 重量：5.7 公斤 (12.8 磅)
• 接线图参考： 07410021
• 电容器部件号：49401154
• 产品类型：34R6BFCI-W3
