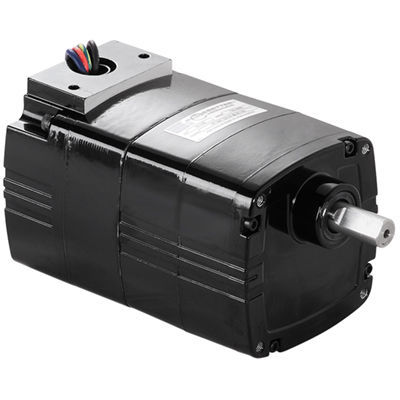

交流减速电机 1572

单相直齿轮螺旋齿轮

产品
型号1572，来自 Metric 30R-D 系列并联轴交流齿轮电机。单相 50 Hz、230 V，适用于低速低功率的工业场合。齿轮为永久注油，安装与输出轴尺寸为公制，便于与公制系统直接集成。

规格
转速 (rpm): 78
额定扭矩 (Nm): 1.6
额定扭矩 (lb-in): 14
功率 (W): 18
功率 (HP): 0.0243 (≈1/41 HP)
电压: 230 V
频率: 50 Hz
相数: 1
电流 (A): 0.21
齿轮比: 18
径向载荷 (N): 285
径向载荷 (lbs): 65
长度 XH (mm): 139.2
长度 XH (inch): 5.5
重量 (kg): 2.8
重量 (lbs): 6.3
接线图编号: 07410021
电容器件号: 49400091
产品类型: 30R2BECI-D3

标准特性

• 公制安装螺纹与公制输出轴尺寸，便于直接匹配公制设备。
• 全封闭非通风结构（IP20）。
• B 级绝缘系统，适用于一般工业环境。
• 铝制端罩，散热性能好且重量轻。
• 非通风齿轮箱以保持润滑并减少污染物进入。
• 电机轴与输出轴采用工业唇型密封。
• 全系使用滚针轴承，提高径向承载能力与使用寿命。
• 齿轮永久润滑以减少维护需求。
• 强化热塑性螺旋主齿轮以降低噪音，后级采用淬硬钢直齿轮以获得高输出扭矩和长寿命。
• 电机轴上精密切削的螺旋小齿轮，确保最大强度和最低噪音。

可选附件

• 适用于 Metric 型号 30R、33A、30R-D、24A-D、24A-Z 的 L 型支架套件（型号 1968）。
• 用于 30R 电机和齿轮电机的带端子排的公制压铸接线盒（型号 1982）。
• 电容器，塑料盒型，1.3 µF / 450 V（件号 49400091）。
• 适用于 30R 和 33A 电机及多种齿轮电机的 L 型支架套件（型号 5968）。
• 用于 30R 电机和齿轮电机的压铸接线盒（型号 5982）。

文档与图纸
提供该型号的 CAD 图纸（PDF/DWG/STEP）、接线图及安全数据表参考（文档可按需提供）。

技术规格

• 系列: Metric 30R-D 并联轴交流齿轮电机
• 型号: 1572
• 转速: 78 rpm
• 额定扭矩: 1.6 Nm (14 lb-in)
• 功率: 18 W (≈0.0243 HP / 1/41 HP)
• 电压: 230 V AC
• 频率: 50 Hz
• 相数: 单相
• 电流: 0.21 A
• 齿轮比: 18
• 径向承载能力: 285 N (65 lbs)
• 总体长度 (XH): 139.2 mm / 5.5 in
• 重量: 2.8 kg / 6.3 lbs
• 接线图参考: 07410021
• 建议电容器件号: 49400091
• 产品类型代码: 30R2BECI-D3
