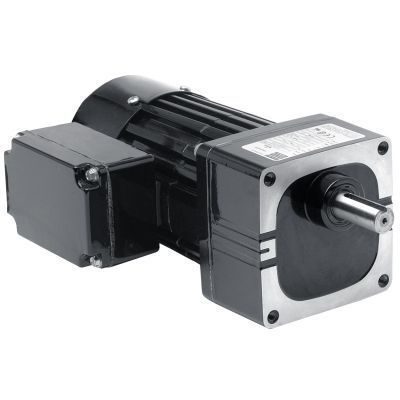

交流减速电机 Model 1478

单相直齿轮螺旋齿轮

产品概述
Model 1478 Metric 34R-W 系列为平行轴交流减速电机，专为工业动力传动设计。单相 230 V、50 Hz、75 W，采用公制安装和加强热塑性斜齿主齿轮，提供低噪运行和长寿命。

主要规格

• 转速 (rpm)：255
• 额定扭矩 (Nm)：1.6
• 额定扭矩 (lb-in)：14
• 功率 (W)：75
• 功率 (HP)：1/10
• 电压 (V)：230
• 频率 (Hz)：50
• 相数：1
• 电流 (A)：0.60
• 传动比：5.5
• 径向载荷 (N)：290
• 径向载荷 (lbs)：65
• 长度 XH (mm)：234
• 长度 XH (inch)：9.2
• 重量 (kg)：5.7
• 重量 (lbs)：12.8
• 接线图：07410021
• 电容件号：49401154
• 产品类型：34R6BFCI-W2
• HPDecimal：0.1

标准特性

• 公制安装螺纹和公制传动轴尺寸。
• 全封闭，防护等级 IP-20。
• 风扇冷却以适应高输出功率。
• 在类 A 限值内运行的类 "B" 绝缘系统，可延长绕组和润滑剂寿命。
• 铝质中圈和端盖，具有高热效率并减轻重量。
• 非通风齿轮箱。
• 电机轴和输出轴上的工业唇形密封。
• 全机采用滚针轴承以提高径向载荷能力并延长寿命。
• 齿轮采用半流体润滑脂永久润滑，寿命长。
• 宽加固热塑性斜齿主齿轮以降低噪音，后级采用淬火钢直齿轮以获得高输出扭矩和长期可靠性。
• 电机轴上精密切削的斜齿小齿轮，确保最大强度和最小噪音。

可选配件

• 适用于 W 和 WX 减速电机的 L 型支架套件（型号 0970）
• 适用于 33A、34R、42A、42R 和 48R 电机及减速电机的压铸接线盒套件（型号 0984）
• 适用于公制型 W 减速电机的 L 型支架安装套件（型号 1970）
• 带端子排的压铸公制接线盒套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）
• 电容；塑料盒型；7.5MFD 370V（零件号 49401154）
• 适用于 34R、42R、48R、42R-FX、33A、42A 现货电机和减速电机的大型压铸接线盒套件（型号 0986）

图纸与文件
CAD 图纸提供 PDF、DWG 和 STEP 格式。接线图及润滑剂安全数据表可作为 PDF 下载。
