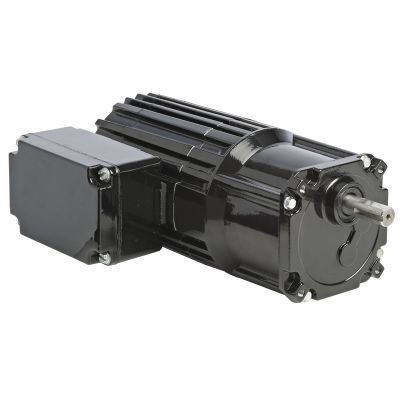

交流减速电机 Model 1453

单相直齿轮螺旋齿轮

产品
型号1453 Metric 34R-Z系列 并联轴交流齿轮减速电机

规格（页面表）
转速 (rpm)：70
额定扭矩 (Nm)：4.5
额定扭矩 (lb-in)：40
功率 (W)：50
功率 (HP)：1/15
电压 (V)：230
Hz：50
相数：1
电流 (A)：0.5
传动比：20
径向载荷 (N)：450
径向载荷 (lbs)：100
长度 XH (mm)：194
长度 XH (inch)：7.64
重量 (kg)：4.5
重量 (lbs)：10.1
接线图：07410021
电容器部件号：49401068
产品类型：34R4BFCI-Z2
HPDecimal：0.0667

标准特性

• 公制安装螺纹和公制驱动轴尺寸。
• 全封闭结构，防护等级 IP20。
• 风扇冷却以满足高输出功率。
• B级绝缘系统在A级限值内运行，以延长绕组和润滑剂寿命。
• 铝制中环和端盖，散热性能好且重量轻。
• 非通风齿轮箱。
• 电机轴和输出轴采用工业唇形密封。
• 全程使用滚针轴承，提高径向承载能力并延长寿命。
• 齿轮采用半流体润滑脂永久润滑，寿命长。
• 宽加固热塑性斜齿主齿轮以降低噪音，后级采用淬火钢直齿轮以获得高输出扭矩。
• 斜齿小齿轮在电机轴上精确加工，确保强度最大化并降低噪音。

可选配件

• 适用于34R-Z齿轮电机的L形支架套件（型号0980）
• 适用于33A、34R、42A、42R和48R电机及齿轮电机的压铸端子盒套件（型号0984）
• 适用于33A、34R、42A、42R和48R的带接线端子的压铸公制端子盒套件（型号1984）
• 电容；塑料盒型；5.0 MFD / 400V（件号 49401068）
• 适用于34R、42R、48R、42R-FX、33A、42A库存电机和齿轮电机的大型压铸端子盒套件（型号0986）

可用技术资料（列于页面）

• CAD图纸（引用的 PDF / DWG / STEP 格式）
• 接线图（引用的连接图）
• 安全技术说明书（引用）

技术参数

• 型号：1453
• 系列：Metric 34R-Z
• 转速：70 rpm
• 额定扭矩：4.5 Nm (40 lb-in)
• 功率：50 W (1/15 HP)
• 电压：230 V, 50 Hz, 单相
• 电流：0.5 A
• 传动比：20
• 径向载荷能力：450 N (100 lbs)
• 长度 XH：194 mm (7.64 in)
• 重量：4.5 kg (10.1 lbs)
• 接线图参考：07410021
• 电容器参考号：49401068
• 产品类型代码：34R4BFCI-Z2
