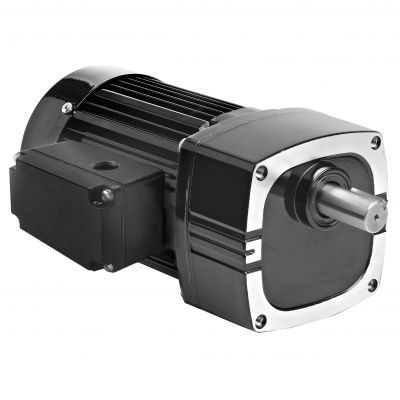

交流减速电机 Model 1680

单相螺旋齿轮平行轴

产品
Model 1680 - 公制 42R-E 系列 并轴交流齿轮减速电机，适用于需要紧凑公制安装、适中转矩和转速的工业场合。

规格
转速 (rpm) : 140
额定转矩 (Nm) : 5.6
额定转矩 (lb-in) : 50
功率 (Watts) : 100
功率 (HP) : 1/7.5
电压 : 230 V
Hz : 50
相数 : 1
电流 (A) : 0.78
齿比 : 10
径向载荷 (N) : 1300
径向载荷 (lbs) : 300
长度 XH (mm) : 231
长度 XH (inch) : 9.08
重量 (kg) : 6.8
重量 (lbs) : 15.3
接线图 : 07410021
电容件号 : 49401154
产品类型 : 42R5BFCI-E2
HP 小数 : 0.1333

标准特性

• 公制安装螺纹和公制输出轴尺寸。
• 非通风齿轮箱。
• 电机轴及输出轴采用工业唇形密封。
• 全系列采用滚针轴承，提高径向承载能力与寿命。
• 齿轮永久润滑，采用半流体润滑脂以延长寿命。
• 选择性淬火的斜齿传动，运行安静且功率/体积比高。

CAD、接线及安全文件（可用）

• CAD 图纸 — PDF、DWG、STEP（Model 1680 的产品专用 CAD 资源列出）
• 接线图 — PDF（接线图参考 07410021）
• 安全数据表 — PDF（列有 Imperial Oil 的安全数据表）

可选配件

• E、F 和 FX 齿轮电机用 L 型支架套件（型号 0969）
• 用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的压铸接线盒套件（型号 0984）
• 公制 E/F 型齿轮电机用 L 型支架安装套件（型号 1969）
• 带接线端子块的公制压铸接线盒套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）
• 电容；塑料盒型；7.5MFD 370V（件号 49401154）
• 用于 34R、42R、48R、42R-FX、33A、42A 库存电机及齿轮电机的大型压铸接线盒套件（型号 0986）

备注
所示所有规格均为 Model 1680 的产品专属。网页价格不含税、运输和处理费用。

技术参数

• 转速：140 rpm
• 额定转矩：5.6 Nm (50 lb-in)
• 功率：100 W (0.1333 HP / 1/7.5 HP)
• 电压：230 V, 50 Hz, 单相
• 电流：0.78 A
• 齿比：10
• 径向承载能力：1300 N (300 lbs)
• 总长 (XH)：231 mm / 9.08 in
• 重量：6.8 kg / 15.3 lbs
• 接线图参考：07410021
• 电容件号：49401154
• 产品类型：42R5BFCI-E2
