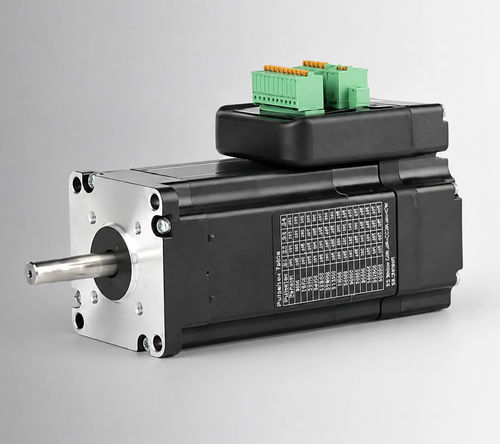

交流伺服电机 UCS57-18036V集成编码和驱动器NEMA 23
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 交流
- 电压
- 36V
- 构造
- 集成编码和驱动器, NEMA 23
- 应用
- 工业用途
- 其他特性
- 低电压, 内置编码器, 一体化驱动, 集成控制器, 伺服控制式, 内置电子设备, 带操控系统, 矢量控制
- 功率
0.18 kW
(0.24 hp)- 强度
7.2 A
- 扭矩
最多: 1.5 Nm
(1.106343 ft.lb)最少: 0.57 Nm
(0.42041 ft.lb)- 旋转速度
3,000 rpm
(18,849.5559 rad.min-1)- 直径
57 mm
(2.24 in)
产品介绍
产品概述
UCS57-180 是一款57 mm一体式低压交流伺服电机，在3000 RPM时输出180 W，额定转矩为0.57 N·m。该产品在57×57×147.5 mm的紧凑机身内集成了电机、1000 PPR编码器、矢量控制DSP驱动器和网络通信模块，适用于工业自动化应用。
主要特点
电气规格
额定电压 — 36 V AC
额定功率 — 180 W
额定转速 — 3000 RPM
额定转矩 — 0.57 N·m
峰值转矩 — 1.5 N·m
额定电流 — 7.2 A
反电动势常数 — 65 V/kRPM
转矩常数 — 0.08 N·m/A
转子转动惯量 — 0.46 kg·cm²
编码器分辨率 — 1000 PPR
绝缘等级 — B (130°C)
机框尺寸 — 57 mm (NEMA 23)
机身长度 — 147.5 mm
重量 — 1.63 kg
部件编号 — UCS57-180
机械图纸
为57 mm一体式伺服系列提供尺寸图和安装接口，以支持系统集成和控制柜/面板设计。
技术规格
UCS57-180 是一款57 mm一体式低压交流伺服电机，在3000 RPM时输出180 W，额定转矩为0.57 N·m。该产品在57×57×147.5 mm的紧凑机身内集成了电机、1000 PPR编码器、矢量控制DSP驱动器和网络通信模块，适用于工业自动化应用。
主要特点
- 3000 RPM时额定功率180 W
- 集成DSP控制器，采用矢量控制算法
- 内置1000 PPR编码器
- 包含网络通信模块
- 紧凑机身57×57×147.5 mm（57 mm机框 / NEMA 23）
电气规格
额定电压 — 36 V AC
额定功率 — 180 W
额定转速 — 3000 RPM
额定转矩 — 0.57 N·m
峰值转矩 — 1.5 N·m
额定电流 — 7.2 A
反电动势常数 — 65 V/kRPM
转矩常数 — 0.08 N·m/A
转子转动惯量 — 0.46 kg·cm²
编码器分辨率 — 1000 PPR
绝缘等级 — B (130°C)
机框尺寸 — 57 mm (NEMA 23)
机身长度 — 147.5 mm
重量 — 1.63 kg
部件编号 — UCS57-180
机械图纸
为57 mm一体式伺服系列提供尺寸图和安装接口，以支持系统集成和控制柜/面板设计。
技术规格
- 型号 / 部件编号：UCS57-180
- 额定功率：180 W
- 额定电压：36 V AC
- 额定转速：3000 RPM
- 额定转矩：0.57 N·m
- 峰值转矩：1.5 N·m
- 额定电流：7.2 A
- 反电动势常数：65 V/kRPM
- 转矩常数：0.08 N·m/A
- 转子转动惯量：0.46 kg·cm²
- 编码器分辨率：1000 PPR
- 绝缘等级：B (130°C)
- 机框尺寸：57 mm (NEMA 23)
- 机身长度：147.5 mm
- 重量：1.63 kg
- 集成功能：电机、编码器、矢量控制DSP驱动器、网络通信模块
