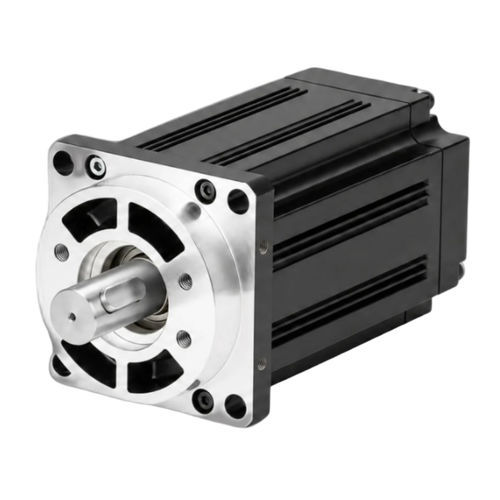

交流伺服电机 ACSM130N220伏4极高扭矩
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 交流
- 电压
- 220伏
- 极数
- 4极
- 其他特性
- 高扭矩, 运动调节, 内置编码器, 伺服控制式
- 功率
1 kW
(1.36 hp)- 强度
4 A
- 扭矩
最少: 4 Nm
(2.950249 ft.lb)最多: 12 Nm
(8.850746 ft.lb)- 旋转速度
2,500 rpm
(15,707.9633 rad.min-1)- 直径
130 mm
(5.12 in)- 温度
最少: -20 °C
(-4 °F)最多: 40 °C
(104 °F)
产品介绍
产品概述
130 mm 机座，4 极交流伺服电机，额定功率 1.0 kW (1000 W)，220 V，2500 RPM。额定转矩 4 N·m，峰值转矩 12 N·m。内置 23 位绝对值编码器用于位置反馈。适用于需要紧凑 130 mm 机座和高转矩密度的运动控制场景。
主要特点
标识信息
部件号：ACSM130N-04025B4-MH
额定功率（替代）：1000 W
额定电压：220 V
电气与机械规格
额定功率：1.0 kW
额定线电压：220 V
额定线电流：4.0 A
额定转速：2500 RPM
额定转矩：4 N·m
峰值转矩：12 N·m
反电动势：72 V/1000 r.min
转矩常数：1.0 N·m/A
转子惯量：0.85×10⁻³ kg·m²
相电阻 (L-L)：2.76 Ω
相电感 (L-L)：6.42 mH
电气时间常数：2.32 ms
重量：6.2 kg
兼容驱动器：ACSDP100H-75 / ACSDP100E-75
编码器与防护
编码器类型：23 位绝对值
绝缘等级：B 级
环境温度：-20°C ~ +40°C
环境湿度：< 90% RH（无冷凝）
机械尺寸
机座尺寸：130 mm
机身长度（无制动器）：166 mm
机身长度（带永磁制动器）：236 mm
机身长度（带电磁制动器）：223 mm
图表
提供转矩-速度曲线和机械图作为性能与安装参考。
技术规格
130 mm 机座，4 极交流伺服电机，额定功率 1.0 kW (1000 W)，220 V，2500 RPM。额定转矩 4 N·m，峰值转矩 12 N·m。内置 23 位绝对值编码器用于位置反馈。适用于需要紧凑 130 mm 机座和高转矩密度的运动控制场景。
主要特点
- 额定功率：1.0 kW
- 额定转速：2500 RPM
- 额定转矩：4 N·m
- 峰值转矩：12 N·m
- 编码器：23 位绝对值
标识信息
部件号：ACSM130N-04025B4-MH
额定功率（替代）：1000 W
额定电压：220 V
电气与机械规格
额定功率：1.0 kW
额定线电压：220 V
额定线电流：4.0 A
额定转速：2500 RPM
额定转矩：4 N·m
峰值转矩：12 N·m
反电动势：72 V/1000 r.min
转矩常数：1.0 N·m/A
转子惯量：0.85×10⁻³ kg·m²
相电阻 (L-L)：2.76 Ω
相电感 (L-L)：6.42 mH
电气时间常数：2.32 ms
重量：6.2 kg
兼容驱动器：ACSDP100H-75 / ACSDP100E-75
编码器与防护
编码器类型：23 位绝对值
绝缘等级：B 级
环境温度：-20°C ~ +40°C
环境湿度：< 90% RH（无冷凝）
机械尺寸
机座尺寸：130 mm
机身长度（无制动器）：166 mm
机身长度（带永磁制动器）：236 mm
机身长度（带电磁制动器）：223 mm
图表
提供转矩-速度曲线和机械图作为性能与安装参考。
技术规格
- 机座：130 mm
- 极数：4
- 额定功率：1.0 kW (1000 W)
- 额定电压：220 V
- 额定转速：2500 RPM
- 额定转矩：4 N·m
- 峰值转矩：12 N·m
- 编码器：23 位绝对值
- 反电动势：72 V/1000 r.min
- 转矩常数：1.0 N·m/A
- 转子惯量：0.85×10⁻³ kg·m²
- 相电阻 (L-L)：2.76 Ω
- 相电感 (L-L)：6.42 mH
- 电气时间常数：2.32 ms
- 重量：6.2 kg
- 兼容驱动器：ACSDP100H-75, ACSDP100E-75
- 工作环境：-20°C 至 +40°C，< 90% RH（无冷凝）
- 典型部件号：ACSM130N-04025B4-MH
