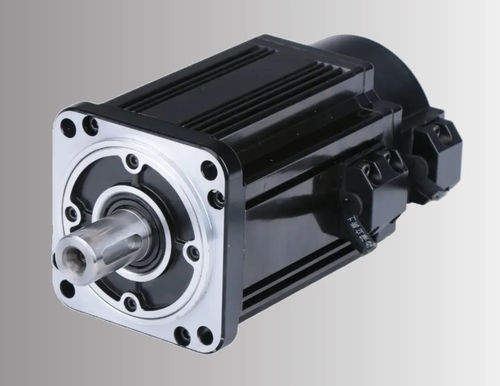

交流伺服电机 ACSM130B-10025A6-MH

220伏高精度内置编码器

产品概述
130 mm 机座交流伺服电机，型号 ACSM130B-10025A6-MH。额定功率 2.6 kW，额定电压 220 V，额定转速 2500 RPM，额定转矩 10 N·m，峰值转矩 25 N·m。内置 17 位绝对值编码器，提供精确位置反馈。适用于工业运动控制与自动化系统。

主要特点

• 额定功率：2.6 kW
• 额定转速：2500 RPM
• 额定转矩：10 N·m
• 峰值转矩：25 N·m（2.5×）
• 编码器：17 位绝对值

产品基本信息

• 系列：ACSM130B
• 部件号：ACSM130B-10025A6-MH
• 兼容驱动：ACSDP200H / ACSDP200E

电气与机械规格
额定功率：2.6 kW
额定线电压：220 V
额定线电流：10 A
额定转速：2500 RPM
额定转矩：10 N·m
峰值转矩：25 N·m
反电动势：70 V/1000 r.min
转矩常数：1.0 N·m/A
转子惯量：1.94×10⁻³ kg·m²
相电阻（L-L）：0.73 Ω
相电感（L-L）：2.45 mH
电气时间常数：3.36 ms
兼容驱动：ACSDP200H / ACSDP200E

编码器与保护
编码器类型：17 位绝对值编码器
绝缘等级：B 级

机械尺寸
机座尺寸：130 mm
机身长度（不含刹车）：209 mm

其他图示
产品页面提供扭矩-速度曲线（产品专用）和机械图（系列）图片。

技术规格

• 部件号：ACSM130B-10025A6-MH
• 机座尺寸：130 mm
• 额定功率：2.6 kW（2600 W）
• 额定电压：220 V
• 额定电流：10 A
• 额定转速：2500 RPM
• 额定转矩：10 N·m
• 峰值转矩：25 N·m（2.5×）
• 编码器：17 位绝对值
• 反电动势：70 V/1000 r.min
• 转矩常数：1.0 N·m/A
• 转子惯量：1.94×10⁻³ kg·m²
• 相电阻（L-L）：0.73 Ω
• 相电感（L-L）：2.45 mH
• 电气时间常数：3.36 ms
• 绝缘等级：B 级
• 兼容驱动：ACSDP200H / ACSDP200E
• 机身长度（不含刹车）：209 mm
