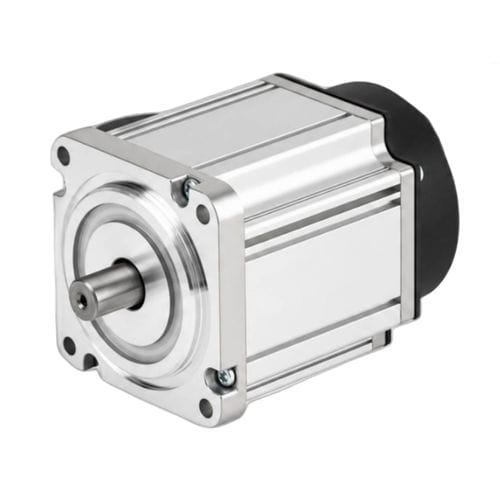

交流伺服电机 ACSM60B

220伏5柱式高解析度

产品概述
60 mm 机座、5 极 AC 伺服电机，额定功率 200 W，额定电压 220 V。配备 17 位绝对值编码器，额定转速 3000 转/分，最高转速 6000 转/分。适用于需要精确位置反馈的紧凑型工业运动系统。

重点参数

• 额定功率：200 W (0.2 kW)
• 额定电压：220 V
• 额定转速：3000 转/分
• 最高转速：6000 转/分
• 额定转矩：0.64 N·m（峰值 1.92 N·m）
• 编码器：17 位绝对值

产品标识
零件号：ACSM60B-00630A6-TJA
机座尺寸：60 mm
极数：5 极设计

电气与机械规格

• 额定功率：0.2 kW
• 额定电压：220 V
• 额定电流：1.6 A（峰值 4.8 A）
• 额定转速：3000 转/分
• 最高转速：6000 转/分
• 额定转矩：0.64 N·m
• 峰值转矩：1.92 N·m
• 转矩常数：0.4 N·m/A
• 反电动势：29.3 V/Krpm
• 相电阻 (L-L)：8.9 Ω
• 相电感 (L-L)：13.5 mH
• 转子惯量：0.3×10⁻⁴ kg·m²
• 极对数：5
• 兼容驱动器：ACSDP100H-40，ACSDP100E-40

编码器与绝缘

• 编码器类型：17 位绝对值编码器，提供位置反馈
• 绝缘等级：F

机械尺寸

• 机座尺寸：60 mm
• 机体长度（无制动）：72 mm
• 机体长度（带制动）：102 mm

转矩-速度曲线
提供转矩-速度曲线以供性能参考 — 请参见产品图片/示意图。

机械图纸
ACSM60B 系列的详细机械图纸可用于安装与集成（见产品图片/示意图）。

典型应用

• 紧凑型工业机器人与协作机器人
• CNC 进给/定位及小轴控制
• 包装机械与取放 (pick-and-place) 单元
• 要求高精度运动的医疗设备与实验室自动化

技术规格

• 机座：60 mm
• 极数：5
• 额定功率：200 W (0.2 kW)
• 额定电压：220 V
• 额定转速：3000 转/分
• 最高转速：6000 转/分
• 额定转矩：0.64 N·m
• 峰值转矩：1.92 N·m
• 额定电流：1.6 A
• 峰值电流：4.8 A
• 转矩常数：0.4 N·m/A
• 反电动势：29.3 V/Krpm
• 相电阻 (L-L)：8.9 Ω
• 相电感 (L-L)：13.5 mH
• 转子惯量：0.3×10⁻⁴ kg·m²
• 极对数：5
• 编码器：17 位绝对值
• 绝缘等级：F
• 兼容驱动器：ACSDP100H-40，ACSDP100E-40
• 典型零件号：ACSM60B-00630A6-TJA
