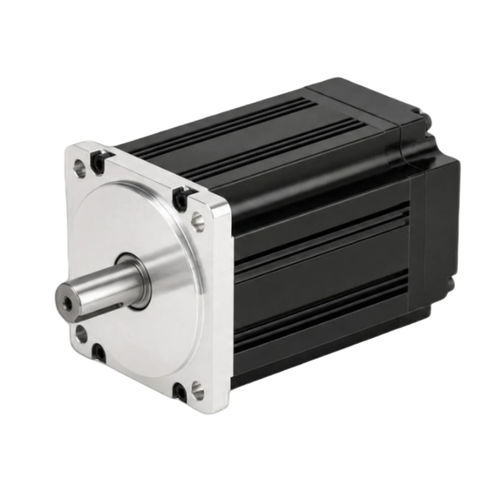

交流伺服电机 ACSM80N220伏IP654极
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 交流
- 电压
- 220伏
- 防护指数
- IP65
- 极数
- 4极
- 其他特性
- 高解析度, 内置编码器, 伺服控制式
- 功率
0.75 kW
(1.02 hp)- 强度
最少: 3 A
最多: 9 A
- 扭矩
最少: 2.39 Nm
(1.762774 ft.lb)最多: 7.1 Nm
(5.236691 ft.lb)- 旋转速度
3,000 rpm
(18,849.5559 rad.min-1)- 直径
80 mm
(3.15 in)- 温度
最少: -20 °C
(-4 °F)最多: 40 °C
(104 °F)
产品介绍
产品概述
80 mm 外形、4 极交流伺服电机 ACSM80N-02430B4-MHZ：750 W，220 V，3000 RPM，额定转矩 2.39 N·m。配备 23 位绝对编码器，防护等级 IP65，峰值转矩比 3×。
主要参数
标识
电气与机械规格
编码器与防护
机械尺寸
转矩-速度曲线
ACSM80N-02430B4-MHZ 的转矩-速度特性图可用。
技术规格
80 mm 外形、4 极交流伺服电机 ACSM80N-02430B4-MHZ：750 W，220 V，3000 RPM，额定转矩 2.39 N·m。配备 23 位绝对编码器，防护等级 IP65，峰值转矩比 3×。
主要参数
- 额定功率：750 W (0.75 kW)
- 额定转速：3000 RPM
- 额定转矩：2.39 N·m
- 峰值转矩：7.1 N·m
- 编码器：23 位绝对值
- 防护等级：IP65
标识
- 零件号：ACSM80N-02430B4-MHZ
- 产品资料参考：ACSM80N-02430B4-MHZ
电气与机械规格
- 额定功率：0.75 kW
- 额定线电压：220 V
- 额定线电流：3 A
- 峰值电流：9 A
- 额定转速：3000 RPM
- 额定转矩：2.39 N·m
- 峰值转矩：7.1 N·m
- 反电动势：48 V/1000 r.min
- 转矩常数：0.8 N·m/A
- 转子惯量：1.82×10⁻⁴ kg·m²
- 相电阻 (L-L)：2.88 Ω
- 相电感 (L-L)：6.4 mH
- 电气时间常数：2.22 ms
- 重量：2.9 kg
- 兼容驱动：ACSDP100H-75 / ACSDP100E-75
编码器与防护
- 编码器类型：23 位绝对值
- 绝缘等级：B 级
- 防护等级：IP65
- 环境温度：-20°C ~ +40°C
- 环境湿度：< 90% RH（无凝结）
机械尺寸
- 机座尺寸：80 mm
- 本体长度（无制动）：151 mm
- 本体长度（带永磁制动器）：205 mm
- 本体长度（带电磁制动器）：191 mm
转矩-速度曲线
ACSM80N-02430B4-MHZ 的转矩-速度特性图可用。
技术规格
- 型号系列：ACSM80N
- 额定电压：220 V
- 峰值电流：9 A
- 额定线电流：3 A
- 反电动势：48 V/1000 r.min
- 转矩常数：0.8 N·m/A
- 转子惯量：1.82×10⁻⁴ kg·m²
- 相电阻 (L-L)：2.88 Ω
- 相电感 (L-L)：6.4 mH
- 电气时间常数：2.22 ms
