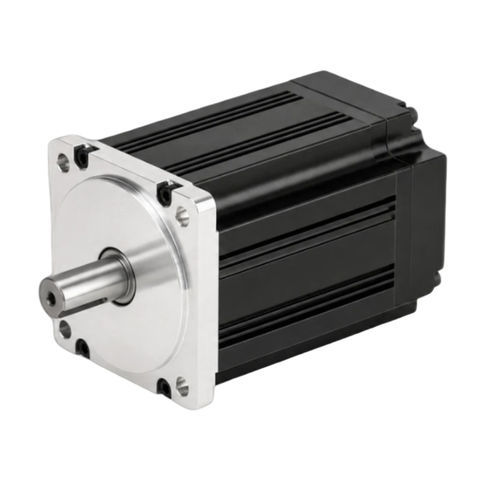

交流伺服电机 ACSM80N

220伏IP654极

产品概述
80 mm 机座，4 极交流伺服电机，额定功率 0.73 kW（730 W），额定电压 220 V，额定转速 2000 RPM，额定转矩 3.5 N·m。配备 23 位绝对值编码器，防护等级 IP65；峰值转矩 10.5 N·m（额定转矩的 3 倍）。适用于需要密封防护和高精度位置反馈的工业紧凑型运动控制系统。

主要特性

• 额定功率：730 W（0.73 kW）
• 额定转速：2000 RPM
• 额定转矩：3.5 N·m
• 峰值转矩：10.5 N·m
• 编码器：23 位绝对值
• 防护等级：IP65

零件号与快速规格

• 零件号：ACSM80N-03520B4-MHZ
• 额定电压：220 V
• 额定电流：3 A
• 峰值电流：9 A
• 兼容驱动：ACSDP100H-75、ACSDP100E-75

电气与机械规格
额定功率 — 0.73 kW
额定线电压 — 220 V
额定线电流 — 3 A
峰值电流 — 9 A
额定转速 — 2000 RPM
额定转矩 — 3.5 N·m
峰值转矩 — 10.5 N·m
反电动势 — 71 V/1000 r.min
转矩常数 — 1.17 N·m/A
转子惯量 — 2.63×10⁻⁴ kg·m²
相电阻（L-L）— 3.65 Ω
相电感（L-L）— 8.8 mH
电气时间常数 — 2.4 ms
重量 — 3.9 kg

编码器与防护
编码器类型 — 23 位绝对值
绝缘等级 — Class B
防护等级 — IP65
环境温度 — -20°C 至 +40°C
环境湿度 — < 90% RH（无凝结）

机械尺寸
机座尺寸 — 80 mm
机身长度（无制动器）— 178 mm
机身长度（带永磁制动器）— 233 mm
机身长度（带电磁制动器）— 219 mm

转矩-速度曲线
提供转矩-速度特性图，展示连续转矩随速度变化关系及峰值转矩能力（见图表）。

机械图纸
提供 ACSM80N 系列的尺寸图及安装细节（见技术图纸）。

技术规格

• 系列：ACSM80N series
• 零件号：ACSM80N-03520B4-MHZ
• 额定功率：0.73 kW（730 W）
• 额定线电压：220 V
• 额定线电流：3 A
• 峰值电流：9 A
• 额定转速：2000 RPM
• 额定转矩：3.5 N·m
• 峰值转矩：10.5 N·m
• 反电动势：71 V/1000 r.min
• 转矩常数：1.17 N·m/A
• 转子惯量：2.63×10⁻⁴ kg·m²
• 相电阻（L-L）：3.65 Ω
• 相电感（L-L）：8.8 mH
• 电气时间常数：2.4 ms
• 重量：3.9 kg
• 兼容驱动：ACSDP100H-75、ACSDP100E-75
• 编码器：23 位绝对值编码器
• 绝缘等级：Class B
• 防护等级：IP65
• 环境温度：-20°C 至 +40°C
• 环境湿度：< 90% RH（无凝结）
• 机座尺寸：80 mm
• 机身长度（无制动器）：178 mm
• 机身长度（带永磁制动器）：233 mm
• 机身长度（带电磁制动器）：219 mm
