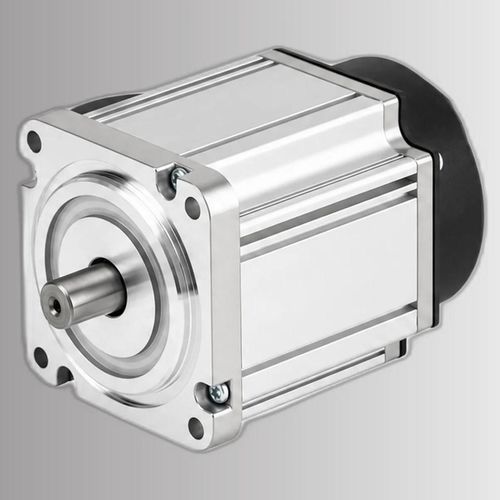

交流伺服电机 ACSM60B-01330A6-TJA220伏5柱式高解析度
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 交流
- 电压
- 220伏
- 极数
- 5柱式
- 其他特性
- 高精度, 高解析度, 内置编码器, 伺服控制式
- 功率
0.4 kW
(0.54 hp)- 强度
最多: 7.5 A
最少: 2.5 A
- 扭矩
最多: 3.81 Nm
(2.810112 ft.lb)最少: 1.27 Nm
(0.936704 ft.lb)- 旋转速度
最多: 6,000 rpm
(37,699.1118 rad.min-1)最少: 3,000 rpm
(18,849.5559 rad.min-1)- 直径
60 mm
(2.36 in)
产品介绍
产品概述
60 mm机座、5极交流伺服电机，型号 ACSM60B-01330A6-TJA，额定功率400 W（220 V），额定转矩1.27 N·m，最高转速可达6000 RPM。配备17位绝对值编码器，兼容驱动器 ACSDP100H-40 / ACSDP100E-40。
主要亮点
产品信息
电气与机械规格
编码器与防护
机械尺寸
附加图示
包含与 ACSM60B 系列相关的转矩-速度曲线和机械图纸图片。
技术特性
60 mm机座、5极交流伺服电机，型号 ACSM60B-01330A6-TJA，额定功率400 W（220 V），额定转矩1.27 N·m，最高转速可达6000 RPM。配备17位绝对值编码器，兼容驱动器 ACSDP100H-40 / ACSDP100E-40。
主要亮点
- 额定功率：400 W (0.4 kW)
- 额定转速：3000 RPM
- 最高转速：6000 RPM
- 额定转矩：1.27 N·m
- 编码器：17位绝对值
产品信息
- 部件号：ACSM60B-01330A6-TJA
- 额定电压：220 V
- 额定电流：2.5 A（典型）
- 峰值电流：7.5 A
- 兼容驱动：ACSDP100H-40 / ACSDP100E-40
电气与机械规格
- 额定功率 — 0.4 kW
- 额定电压 — 220 V
- 额定转矩 — 1.27 N·m
- 峰值转矩 — 3.81 N·m
- 额定电流 — 2.5 A
- 峰值电流 — 7.5 A
- 额定转速 — 3000 RPM
- 最高转速 — 6000 RPM
- 转矩常数 — 0.5 N·m/A
- 反电动势（Back EMF） — 31.2 V/Krpm
- 相间电阻 (L-L) — 3.5 Ω
- 相间电感 (L-L) — 5.8 mH
- 转子惯量 — 0.52×10⁻⁴ kg·m²
- 极对数 — 5
编码器与防护
- 编码器类型 — 17位绝对值
- 绝缘等级 — F级
机械尺寸
- 机座尺寸 — 60 mm
- 机身长度（无制动） — 90 mm
- 机身长度（含制动） — 120 mm
附加图示
包含与 ACSM60B 系列相关的转矩-速度曲线和机械图纸图片。
技术特性
- 机座：60 mm，5极设计
- 额定功率：400 W (0.4 kW)
- 额定电压：220 V
- 额定转速：3000 RPM；最高转速：6000 RPM
- 额定转矩：1.27 N·m；峰值转矩：3.81 N·m
- 额定电流：2.5 A；峰值电流：7.5 A
- 转矩常数：0.5 N·m/A
- Back EMF：31.2 V/Krpm
- 相间电阻 (L-L)：3.5 Ω；相间电感 (L-L)：5.8 mH
- 转子惯量：0.52×10⁻⁴ kg·m²
- 极对数：5
- 编码器：17位绝对值
- 绝缘等级：F
- 兼容驱动：ACSDP100H-40、ACSDP100E-40
