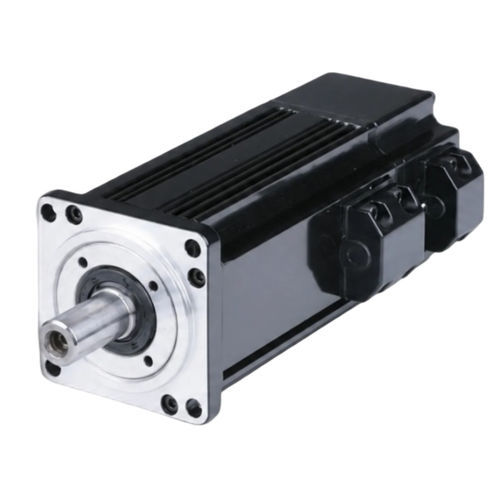

交流伺服电机 ACSM40N

220伏IP654极

产品概述
40 mm 机座、4 极交流伺服电机 型号 ACSM40N-00130B4-MHZ，额定功率 50 W，额定电压 220 V，额定转速 3000 RPM，额定扭矩 0.16 N·m。配备 23 位绝对值编码器，防护等级 IP65，具有 2× 峰值扭矩，适用于精密运动控制应用。

主要特性

• 额定功率：50 W
• 额定转速：3000 RPM
• 额定扭矩：0.16 N·m
• 峰值扭矩：0.32 N·m（2× 额定）
• 编码器：23 位绝对值
• 防护等级：IP65

部件编号与基本参数
部件编号：ACSM40N-00130B4-MHZ
额定功率：50 W
额定电压：220 V
额定转速：3000 RPM
额定扭矩：0.16 N·m
峰值扭矩：0.32 N·m

电气与机械规格

• 额定功率：0.05 kW
• 额定线电压：220 V
• 额定线电流：0.4 A
• 反电动势：36.8 V/1000 r.min
• 力矩常数：0.4 N·m/A
• 转子转动惯量：0.025×10⁻⁴ kg·m²
• 相电阻（L-L）：108 Ω
• 相电感（L-L）：108 mH
• 电气时间常数：1.0 ms
• 重量：0.32 kg
• 兼容驱动：ACSDP100H-40 / ACSDP100E-40

编码器与防护

• 编码器类型：23 位绝对值
• 绝缘等级：B 级
• 防护等级：IP65
• 工作环境温度：-20°C 至 +40°C
• 环境湿度：< 90% RH（无凝结）

机械尺寸

• 机座尺寸：40 mm
• 机身长度（无制动器）：75 mm
• 机身长度（带永磁制动器）：109 mm

附加图示
ACSM40N 系列的扭矩-速度曲线和机械图纸可在产品页面查看。

技术规格

• 机座：40 mm
• 极数：4 极
• 额定功率：50 W（0.05 kW）
• 额定电压：220 V
• 额定转速：3000 RPM
• 额定扭矩：0.16 N·m
• 峰值扭矩：0.32 N·m
• 编码器：23 位绝对值编码器
• 防护：IP65
• 反电动势：36.8 V/1000 r.min
• 力矩常数：0.4 N·m/A
• 转子转动惯量：0.025×10⁻⁴ kg·m²
• 相电阻（L-L）：108 Ω
• 相电感（L-L）：108 mH
• 电气时间常数：1.0 ms
• 重量：0.32 kg
• 兼容驱动：ACSDP100H-40 / ACSDP100E-40
• 工作环境：-20°C 至 +40°C，< 90% RH 无凝结
