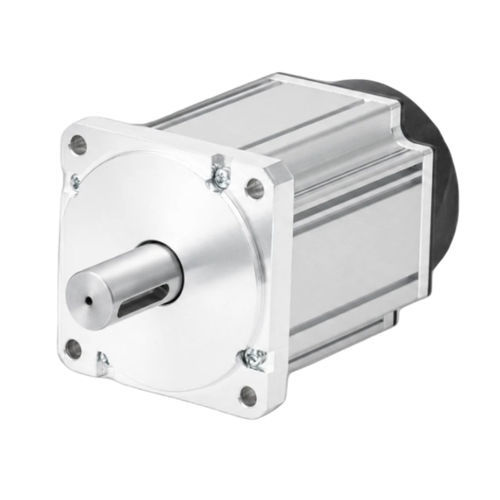

交流伺服电机 ACSM80B220伏5柱式工业用途
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 交流
- 电压
- 220伏
- 极数
- 5柱式
- 应用
- 工业用途
- 其他特性
- 高精度, 高解析度, 内置编码器, 闭合回路, 伺服控制式
- 功率
0.75 kW
(1.02 hp)- 强度
最少: 4.5 A
最多: 13.5 A
- 扭矩
最少: 2.39 Nm
(1.762774 ft.lb)最多: 7.17 Nm
(5.288321 ft.lb)- 旋转速度
最少: 3,000 rpm
(18,849.5559 rad.min-1)最多: 6,000 rpm
(37,699.1118 rad.min-1)- 直径
80 mm
(3.15 in)
产品介绍
产品概述
机座80 mm，5极交流伺服电机，750 W，220 V。额定转速3000 RPM，额定转矩2.39 N·m，最高转速可达6000 RPM。配备17位绝对值编码器以实现精确位置反馈。适用于工业运动控制应用。
主要特点
零件信息
零件号：ACSM80B-02430A6-TJA
电气与机械规格
额定功率：0.75 kW
额定电压：220 V
额定转矩：2.39 N·m
峰值转矩：7.17 N·m
额定电流：4.5 Arms
峰值电流：13.5 Arms
额定转速：3000 RPM
最高转速：6000 RPM
转矩常数：0.53 N·m/A
逆电动势：32.8 V/Krpm
相电阻 (L-L)：1.2 Ω
相电感 (L-L)：4.2 mH
转子转动惯量：1.5×10⁻⁴ kg·m²
极对数：5
兼容驱动：ACSDP100H-75 / ACSDP100E-75
编码器与保护
编码器类型：17位绝对值编码器
绝缘等级：F级
机械尺寸
机座尺寸：80 mm
机身长度（无制动器）：96 mm
机身长度（有制动器）：133 mm
转矩-转速曲线
提供转矩-转速曲线和机械图以供性能及安装参考。
技术规格
机座80 mm，5极交流伺服电机，750 W，220 V。额定转速3000 RPM，额定转矩2.39 N·m，最高转速可达6000 RPM。配备17位绝对值编码器以实现精确位置反馈。适用于工业运动控制应用。
主要特点
- 额定功率：750 W
- 额定转速：3000 RPM
- 最高转速：6000 RPM
- 额定转矩：2.39 N·m
- 编码器：17位绝对值
零件信息
零件号：ACSM80B-02430A6-TJA
电气与机械规格
额定功率：0.75 kW
额定电压：220 V
额定转矩：2.39 N·m
峰值转矩：7.17 N·m
额定电流：4.5 Arms
峰值电流：13.5 Arms
额定转速：3000 RPM
最高转速：6000 RPM
转矩常数：0.53 N·m/A
逆电动势：32.8 V/Krpm
相电阻 (L-L)：1.2 Ω
相电感 (L-L)：4.2 mH
转子转动惯量：1.5×10⁻⁴ kg·m²
极对数：5
兼容驱动：ACSDP100H-75 / ACSDP100E-75
编码器与保护
编码器类型：17位绝对值编码器
绝缘等级：F级
机械尺寸
机座尺寸：80 mm
机身长度（无制动器）：96 mm
机身长度（有制动器）：133 mm
转矩-转速曲线
提供转矩-转速曲线和机械图以供性能及安装参考。
技术规格
- 机座：80 mm
- 极数：5极
- 额定功率：750 W (0.75 kW)
- 额定电压：220 V
- 额定转速：3000 RPM
- 最高转速：6000 RPM
- 额定转矩：2.39 N·m
- 峰值转矩：7.17 N·m
- 额定电流：4.5 Arms
- 峰值电流：13.5 Arms
- 转矩常数：0.53 N·m/A
- 逆电动势：32.8 V/Krpm
- 相电阻 (L-L)：1.2 Ω
- 相电感 (L-L)：4.2 mH
- 转子转动惯量：1.5×10⁻⁴ kg·m²
- 极对数：5
- 编码器：17位绝对值编码器
- 绝缘等级：F级
- 兼容驱动：ACSDP100H-75, ACSDP100E-75
- 机身长度（无制动器）：96 mm；有制动器：133 mm
