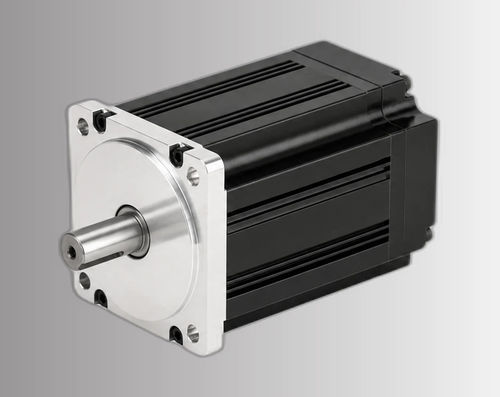

交流伺服电机 ACSM80N-04025B4-MHZ

220伏带制动装置内置电磁制动

产品概述
80 mm 机座，4 极交流伺服电机，1.0 kW，220 V，额定转速 2500 RPM，额定转矩 4.0 N·m。配备 23 位绝对值编码器，防护等级 IP65。可选不同制动器配置，与指定驱动器兼容，适用于工业自动化应用。

主要参数

• 额定功率：1.0 kW
• 额定转速：2500 RPM
• 额定转矩：4.0 N·m
• 峰值转矩：12 N·m
• 编码器：23 位绝对式
• 防护等级：IP65

识别信息
零件号 — ACSM80N-04025B4-MHZ
机座 / 系列 — ACSM80N Series

电气与机械规格
参数 — 数值
额定功率 — 1.0 kW
额定线电压 — 220 V
额定线电流 — 4.4 A
峰值电流 — 13.2 A
额定转速 — 2500 RPM
额定转矩 — 4.0 N·m
峰值转矩 — 12 N·m
反电动势 — 56 V/1000 r.min
转矩常数 — 0.9 N·m/A
转子惯量 — 2.97×10⁻⁴ kg·m²
相电阻 (L-L) — 1.83 Ω
相电感 (L-L) — 4.72 mH
电气时间常数 — 2.58 ms
重量 — 4.1 kg
兼容驱动器 — ACSDP100H-75 / ACSDP100E-75

编码器与防护
参数 — 数值
编码器类型 — 23 位绝对式
绝缘等级 — Class B
防护等级 — IP65
环境温度 — -20°C ~ +40°C
环境湿度 — < 90% RH（无凝结）

机械尺寸
参数 — 数值
机座尺寸 — 80 mm
机身长度（无制动器） — 191 mm
机身长度（带永磁制动器） — 245 mm
机身长度（带电磁制动器） — 231 mm

附带图示
ACSM80N 系列的转矩-转速曲线和机械图纸可用（图示显示转矩-转速特性以及机械安装/尺寸）。

技术规格

• 系列: ACSM80N Series
• 零件号: ACSM80N-04025B4-MHZ
• 机座尺寸: 80 mm
• 额定功率: 1.0 kW
• 额定电压: 220 V
• 额定电流: 4.4 A
• 峰值电流: 13.2 A
• 额定转速: 2500 RPM
• 额定转矩: 4.0 N·m
• 峰值转矩: 12 N·m
• 编码器: 23 位绝对式编码器
• 防护: IP65
• 绝缘等级: Class B
• 重量: 4.1 kg
• 转矩常数: 0.9 N·m/A
• 转子惯量: 2.97×10⁻⁴ kg·m²
• 反电动势: 56 V/1000 r.min
• 兼容驱动器: ACSDP100H-75 / ACSDP100E-75
• 工作环境: -20°C 至 +40°C，< 90% RH 无凝结
