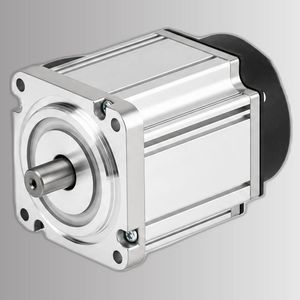

交流伺服电机 ACSM80B-03230A6-TJA220伏5柱式高解析度
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 交流
- 电压
- 220伏
- 极数
- 5柱式
- 其他特性
- 高解析度, 内置编码器, 伺服控制式
- 功率
1 kW
(1.36 hp)- 强度
最多: 15.6 A
最少: 5.8 A
- 扭矩
最多: 7.96 Nm
(5.870995 ft.lb)最少: 3.18 Nm
(2.345448 ft.lb)- 旋转速度
最多: 6,000 rpm
(37,699.1118 rad.min-1)最少: 3,000 rpm
(18,849.5559 rad.min-1)- 直径
80 mm
(3.15 in)
产品介绍
产品概述
机座80 mm，5极交流伺服电机，型号 ACSM80B-03230A6-TJA。额定功率1.0 kW，额定电压220 V，额定转速3000 RPM，额定转矩3.18 N·m。内置17位绝对值编码器；最高转速6000 RPM。
主要亮点
基本信息
电气与机械参数
编码器与防护
机械尺寸
附加技术资料
产品技术图片提供转矩-速度曲线和机械图纸，以便查看性能及安装细节。
技术规格
机座80 mm，5极交流伺服电机，型号 ACSM80B-03230A6-TJA。额定功率1.0 kW，额定电压220 V，额定转速3000 RPM，额定转矩3.18 N·m。内置17位绝对值编码器；最高转速6000 RPM。
主要亮点
- 额定功率：1.0 kW
- 额定转速：3000 RPM
- 最高转速：6000 RPM
- 额定转矩：3.18 N·m
- 编码器：17位绝对值
基本信息
- 零件号：ACSM80B-03230A6-TJA
- 额定功率：1000 W
- 额定电压：220 V
- 额定转速：3000 RPM
- 最高转速：6000 RPM
- 额定转矩：3.18 N·m
- 峰值转矩：7.96 N·m
电气与机械参数
- 额定电流：5.8 Arms
- 峰值电流：15.6 Arms
- 转矩常数：0.55 N·m/A
- 反电动势：32.5 V/Krpm
- 相间电阻 (L-L)：1.17 Ω
- 相间电感 (L-L)：3.9 mH
- 转子惯量：1.55×10⁻⁴ kg·m²
- 极对数：5
- 兼容驱动：ACSDP100H-75 / ACSDP100E-75
编码器与防护
- 编码器类型：17位绝对值
- 绝缘等级：F
机械尺寸
- 机座尺寸：80 mm
- 机身长度（不含刹车）：111 mm
附加技术资料
产品技术图片提供转矩-速度曲线和机械图纸，以便查看性能及安装细节。
技术规格
- 机座：80 mm
- 极数：5极设计
- 额定功率：1.0 kW (1000 W)
- 额定电压：220 V
- 额定转速：3000 RPM
- 最高转速：6000 RPM
- 额定转矩：3.18 N·m
- 峰值转矩：7.96 N·m
- 额定电流：5.8 Arms
- 峰值电流：15.6 Arms
- 转矩常数：0.55 N·m/A
- 反电动势：32.5 V/Krpm
- 相间电阻 (L-L)：1.17 Ω
- 相间电感 (L-L)：3.9 mH
- 转子惯量：1.55×10⁻⁴ kg·m²
- 极对数：5
- 编码器：17位绝对值
- 绝缘等级：F
- 兼容驱动：ACSDP100H-75, ACSDP100E-75
