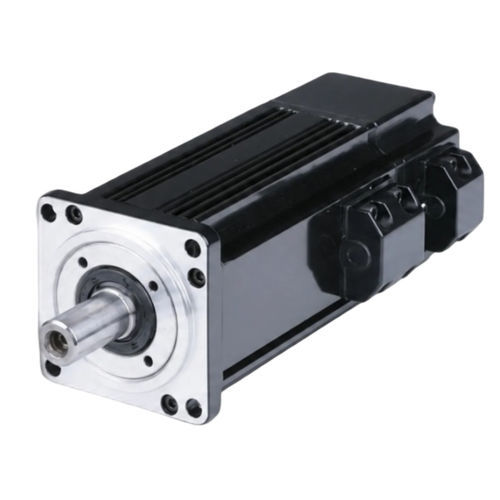

交流伺服电机 ACSM40N220伏IP654极
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 交流
- 电压
- 220伏
- 防护指数
- IP65
- 极数
- 4极
- 应用
- 内置编码器
- 其他特性
- 高解析度, 内置编码器, 伺服控制式
- 功率
0.1 kW
(0.14 hp)- 强度
0.6 A
- 扭矩
最少: 0.32 Nm
(0.23602 ft.lb)最多: 0.64 Nm
(0.47204 ft.lb)- 旋转速度
3,000 rpm
(18,849.5559 rad.min-1)- 直径
40 mm
(1.57 in)- 温度
最少: -20 °C
(-4 °F)最多: 40 °C
(104 °F)
产品介绍
产品概述
40 mm 机座、4 极交流伺服电机，额定 100 W、220 V，3000 RPM，额定转矩 0.32 N·m。配备 23 位绝对值编码器，防护等级 IP65，峰值转矩倍率 2:1。
主要特点
零件编号与基本信息
电气与机械规格
额定功率：0.1 kW
额定线电压：220 V
额定线电流：0.6 A
额定转速：3000 RPM
额定转矩：0.32 N·m
峰值转矩：0.64 N·m
反电动势 (Back EMF)：32.8 V/1000 r.min
转矩常数：0.53 N·m/A
转子惯量：0.051×10⁻⁴ kg·m²
相电阻 (L-L)：34 Ω
相电感 (L-L)：40 mH
电气时间常数：1.18 ms
重量：0.47 kg
兼容驱动：ACSDP100H-40 / ACSDP100E-40
编码器与防护
编码器类型：23 位绝对值
绝缘等级：Class B
防护等级：IP65
环境温度：-20°C ~ +40°C
环境湿度：< 90% RH（无凝结）
机械尺寸
机座尺寸：40 mm
机体长度（无制动器）：90 mm
机体长度（带永磁制动器）：124 mm
其他产品资料
ACSM40N 系列的转矩-速度曲线图片与机械图纸可用。
技术规格
40 mm 机座、4 极交流伺服电机，额定 100 W、220 V，3000 RPM，额定转矩 0.32 N·m。配备 23 位绝对值编码器，防护等级 IP65，峰值转矩倍率 2:1。
主要特点
- 额定功率：100 W
- 额定转速：3000 RPM
- 额定转矩：0.32 N·m
- 峰值转矩：0.64 N·m
- 编码器：23 位绝对值
- 防护等级：IP65
零件编号与基本信息
- 零件编号：ACSM40N-00330B4-MHZ
- 额定电压：220 V
- 额定功率：100 W (0.1 kW)
电气与机械规格
额定功率：0.1 kW
额定线电压：220 V
额定线电流：0.6 A
额定转速：3000 RPM
额定转矩：0.32 N·m
峰值转矩：0.64 N·m
反电动势 (Back EMF)：32.8 V/1000 r.min
转矩常数：0.53 N·m/A
转子惯量：0.051×10⁻⁴ kg·m²
相电阻 (L-L)：34 Ω
相电感 (L-L)：40 mH
电气时间常数：1.18 ms
重量：0.47 kg
兼容驱动：ACSDP100H-40 / ACSDP100E-40
编码器与防护
编码器类型：23 位绝对值
绝缘等级：Class B
防护等级：IP65
环境温度：-20°C ~ +40°C
环境湿度：< 90% RH（无凝结）
机械尺寸
机座尺寸：40 mm
机体长度（无制动器）：90 mm
机体长度（带永磁制动器）：124 mm
其他产品资料
ACSM40N 系列的转矩-速度曲线图片与机械图纸可用。
技术规格
- 系列：ACSM40N series
- 型号 / 零件编号：ACSM40N-00330B4-MHZ
- 额定功率：100 W (0.1 kW)
- 额定电压：220 V
- 额定电流：0.6 A
- 额定转速：3000 RPM
- 额定转矩：0.32 N·m
- 峰值转矩：0.64 N·m
- Back EMF：32.8 V/1000r.min
- 转矩常数：0.53 N·m/A
- 转子惯量：0.051×10⁻⁴ kg·m²
- 相电阻 (L-L)：34 Ω
- 相电感 (L-L)：40 mH
- 电气时间常数：1.18 ms
- 重量：0.47 kg
- 编码器：23 位绝对值
- 绝缘等级：Class B
- 防护等级：IP65
- 工作环境温度：-20°C 至 +40°C
- 环境湿度：< 90% RH（无凝结）
- 机座尺寸：40 mm
- 机体长度（无制动器）：90 mm
- 机体长度（带永磁制动器）：124 mm
- 兼容驱动：ACSDP100H-40, ACSDP100E-40
