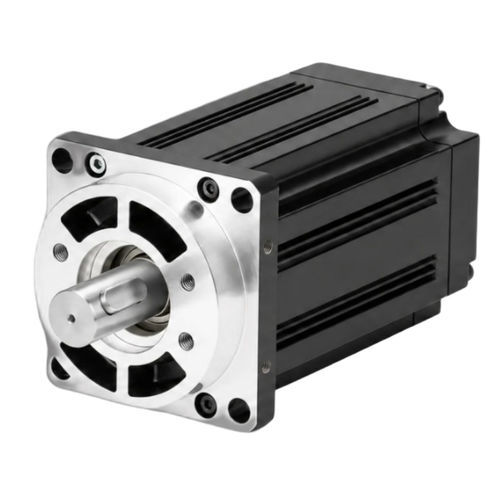

交流伺服电机 ACSM130N220伏4极内置编码器
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 交流
- 电压
- 220伏
- 极数
- 4极
- 应用
- 内置编码器
- 其他特性
- 高解析度, 内置编码器, 伺服控制式
- 功率
2.6 W
(0 hp)- 强度
10 A
- 扭矩
最少: 10 Nm
(7.375621 ft.lb)最多: 25 Nm
(18.439054 ft.lb)- 旋转速度
2,500 rpm
(15,707.9633 rad.min-1)- 直径
130 mm
(5.12 in)- 温度
最少: -20 °C
(-4 °F)最多: 40 °C
(104 °F)
产品介绍
产品概述
130 mm 机座、4 极交流伺服电机，适用于工业运动控制。额定功率 2.6 kW，额定电压 220 V，额定转速 2500 RPM，额定转矩 10 N·m。配备 23 位绝对值编码器，峰值/额定转矩比 2.5×。
主要要点
标识信息
零件号：ACSM130N-10025B4-MH
额定功率：2600 W
额定电压：220 V
额定转速：2500 RPM
额定转矩：10 N·m
峰值转矩：25 N·m
电气与机械规格
额定功率：2.6 kW
额定线电压：220 V
额定线电流：10 A
额定转速：2500 RPM
额定转矩：10 N·m
峰值转矩：25 N·m
反电动势（Back EMF）：70 V/1000 r.min
转矩常数：1.0 N·m/A
转子惯量：1.94×10⁻³ kg·m²
相电阻 (L-L)：0.73 Ω
相电感 (L-L)：2.45 mH
电气时间常数：3.36 ms
重量：9.8 kg
兼容驱动：ACSDP200H / ACSDP200E
编码器与防护
编码器类型：23 位绝对值编码器
绝缘等级：B 级
环境温度：-20°C ~ +40°C
环境湿度：< 90% 相对湿度（无冷凝）
机械尺寸
机座尺寸：130 mm
机身长度（无制动器）：209 mm
机身长度（带永磁制动器）：279 mm
机身长度（带电磁制动器）：290 mm
附加资料
转矩-速度曲线：产品详情中提供图片
机械图纸：图片可用（ACSM130N 系列）
技术规格
130 mm 机座、4 极交流伺服电机，适用于工业运动控制。额定功率 2.6 kW，额定电压 220 V，额定转速 2500 RPM，额定转矩 10 N·m。配备 23 位绝对值编码器，峰值/额定转矩比 2.5×。
主要要点
- 额定功率：2.6 kW
- 额定转速：2500 RPM
- 额定转矩：10 N·m
- 峰值转矩：25 N·m
- 编码器：23 位绝对值
标识信息
零件号：ACSM130N-10025B4-MH
额定功率：2600 W
额定电压：220 V
额定转速：2500 RPM
额定转矩：10 N·m
峰值转矩：25 N·m
电气与机械规格
额定功率：2.6 kW
额定线电压：220 V
额定线电流：10 A
额定转速：2500 RPM
额定转矩：10 N·m
峰值转矩：25 N·m
反电动势（Back EMF）：70 V/1000 r.min
转矩常数：1.0 N·m/A
转子惯量：1.94×10⁻³ kg·m²
相电阻 (L-L)：0.73 Ω
相电感 (L-L)：2.45 mH
电气时间常数：3.36 ms
重量：9.8 kg
兼容驱动：ACSDP200H / ACSDP200E
编码器与防护
编码器类型：23 位绝对值编码器
绝缘等级：B 级
环境温度：-20°C ~ +40°C
环境湿度：< 90% 相对湿度（无冷凝）
机械尺寸
机座尺寸：130 mm
机身长度（无制动器）：209 mm
机身长度（带永磁制动器）：279 mm
机身长度（带电磁制动器）：290 mm
附加资料
转矩-速度曲线：产品详情中提供图片
机械图纸：图片可用（ACSM130N 系列）
技术规格
- 型号 / 系列：ACSM130N Series
- 零件号：ACSM130N-10025B4-MH
- 额定功率：2.6 kW (2600 W)
- 额定电压：220 V
- 额定转速：2500 RPM
- 额定转矩：10 N·m
- 峰值转矩：25 N·m
- 编码器：23 位绝对值
- 重量：9.8 kg
- 机座尺寸：130 mm
- 兼容驱动：ACSDP200H / ACSDP200E
- 绝缘等级：B 级
- 环境温度：-20°C ~ +40°C
- 相电阻 (L-L)：0.73 Ω
- 相电感 (L-L)：2.45 mH
- 转子惯量：1.94×10⁻³ kg·m²
- 转矩常数：1.0 N·m/A
- Back EMF：70 V/1000 r.min
