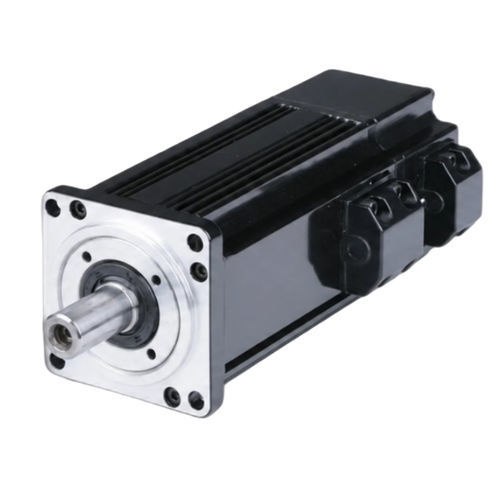

交流伺服电机 ACSM40B220伏5柱式闭合回路
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 交流
- 电压
- 220伏
- 极数
- 5柱式
- 其他特性
- 高解析度, 内置编码器, 闭合回路
- 功率
0.1 kW
(0.14 hp)- 强度
最少: 0.9 A
最多: 2.7 A
- 扭矩
最少: 0.32 Nm
(0.23602 ft.lb)最多: 0.96 Nm
(0.70806 ft.lb)- 旋转速度
最少: 3,000 rpm
(18,849.5559 rad.min-1)最多: 5,000 rpm
(31,415.9265 rad.min-1)- 直径
40 mm
(1.57 in)- 温度
最少: 0 °C
(32 °F)最多: 40 °C
(104 °F)
产品介绍
产品概述
机座40 mm，5极交流伺服电机（型号 ACSM40B-00330A6-HA）。额定功率100 W，额定电压220 V，额定转速3000 RPM，额定转矩0.32 N·m。配备17位绝对值编码器；最高转速5000 RPM。
主要特点
零件号
ACSM40B-00330A6-HA
电气与机械规格
编码器与防护
机械尺寸
其他技术资料
包含ACSM40B系列的转矩-速度曲线图和机械图纸。
技术规格
机座40 mm，5极交流伺服电机（型号 ACSM40B-00330A6-HA）。额定功率100 W，额定电压220 V，额定转速3000 RPM，额定转矩0.32 N·m。配备17位绝对值编码器；最高转速5000 RPM。
主要特点
- 额定功率：100 W (0.1 kW)
- 额定转速：3000 RPM
- 最高转速：5000 RPM
- 额定转矩：0.32 N·m；峰值转矩：0.96 N·m
- 编码器：17位绝对值
零件号
ACSM40B-00330A6-HA
电气与机械规格
- 额定电压：220 V
- 额定电流：0.9 A；峰值电流：2.7 A
- 转矩常数：0.35 N·m/A
- 反电动势常数：21.6 V / 1000 r.min
- 相间电阻 (L-L)：17.6 Ω
- 相间电感 (L-L)：13.2 mH
- 转子转动惯量：0.06×10⁻⁴ kg·m²
- 极对数：5
- 重量：0.4 kg
- 兼容驱动：ACSDP100H-40 / ACSDP100E-40
编码器与防护
- 编码器类型：17位绝对值
- 绝缘等级：F
- 绝缘电阻：> 20 MΩ (DC500V)
- 旋转方向：CCW（从轴端观察为逆时针）
- 工作环境：远离腐蚀性/易燃气体、油及过多粉尘
- 储存温度：0°C 至 40°C
- 储存湿度：20%–80%（无冷凝）
- 安装海拔：≤ 1000 m（以上需降额）
机械尺寸
- 机座尺寸：40 mm
- 机体长度（无刹车）：93 mm
其他技术资料
包含ACSM40B系列的转矩-速度曲线图和机械图纸。
技术规格
- 型号 / 系列：ACSM40B series
- 零件号：ACSM40B-00330A6-HA
- 额定功率：100 W (0.1 kW)
- 额定电压：220 V
- 额定转速：3000 RPM；最高转速：5000 RPM
- 额定转矩：0.32 N·m；峰值转矩：0.96 N·m
- 额定电流：0.9 A；峰值电流：2.7 A
- 编码器：17位绝对值编码器
- 转矩常数：0.35 N·m/A
- 反电动势常数：21.6 V / 1000 r.min
- 相间电阻 (L-L)：17.6 Ω；相间电感 (L-L)：13.2 mH
- 转子转动惯量：0.06×10⁻⁴ kg·m²
- 极对数：5
- 重量：0.4 kg
- 兼容驱动：ACSDP100H-40、ACSDP100E-40
- 绝缘等级：F；绝缘电阻：> 20 MΩ (DC500V)
- 储存温度：0°C 至 40°C；储存湿度：20%–80% 无冷凝
- 推荐安装海拔：≤ 1000 m（以上需降额）
