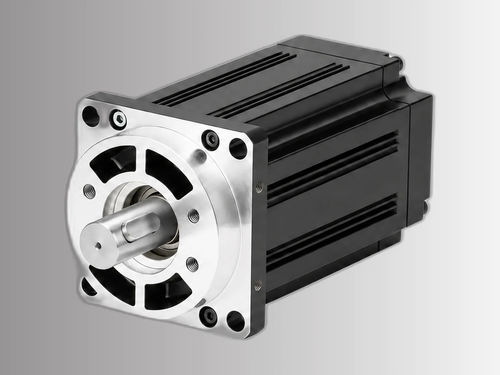

交流伺服电机 ACSM130N-15015B4-MH

220伏带制动装置带编码器

产品概述
130 mm机座、4极高性能交流伺服电机，额定功率2.3 kW，220 V，1500 rpm，额定转矩15 N·m。配备23位绝对值编码器，峰值转矩比2×。

主要亮点

• 额定功率：2.3 kW
• 额定转速：1500 rpm
• 额定转矩：15 N·m
• 峰值转矩：30 N·m
• 编码器：23位绝对值

部件号
ACSM130N-15015B4-MH

电气与机械规格
额定功率：2.3 kW
额定线电压：220 V
额定线电流：9.5 A
额定转速：1500 rpm
额定转矩：15 N·m
峰值转矩：30 N·m
反电动势（Back EMF）：114 V/1000 r.min
转矩常数：1.58 N·m/A
转子惯量：2.77×10⁻³ kg·m²
相电阻（L-L）：1.1 Ω
相电感（L-L）：4.45 mH
电气时间常数：4.05 ms
重量：12.6 kg
兼容驱动：ACSDP200H / ACSDP200E

编码器与防护
编码器类型：23位绝对值
绝缘等级：B级
环境温度：-20°C ~ +40°C
环境湿度：< 90% RH（无冷凝）

机械尺寸
机座尺寸：130 mm
机身长度（无制动器）：241 mm
机身长度（带永磁制动器）：311 mm
机身长度（带电磁制动器）：322 mm

附加产品图片
为性能和尺寸参照提供了力矩-速度曲线和机械图纸图片。

特性 / 技术规格

• 型号 / 系列：ACSM130N系列
• 部件号：ACSM130N-15015B4-MH
• 额定功率：2.3 kW (2300 W)
• 额定电压：220 V
• 额定转速：1500 rpm
• 额定转矩：15 N·m
• 峰值转矩：30 N·m
• 编码器：23位绝对值编码器
• Back EMF：114 V/1000 r.min
• 转矩常数：1.58 N·m/A
• 转子惯量：2.77×10⁻³ kg·m²
• 相电阻（L-L）：1.1 Ω
• 相电感（L-L）：4.45 mH
• 电气时间常数：4.05 ms
• 重量：12.6 kg
• 机座尺寸：130 mm
• 机身长度（无刹车 / 永磁刹车 / 电磁刹车）：241 mm / 311 mm / 322 mm
• 兼容驱动器：ACSDP200H, ACSDP200E
• 工作条件：-20°C 至 +40°C，< 90% RH 无冷凝
