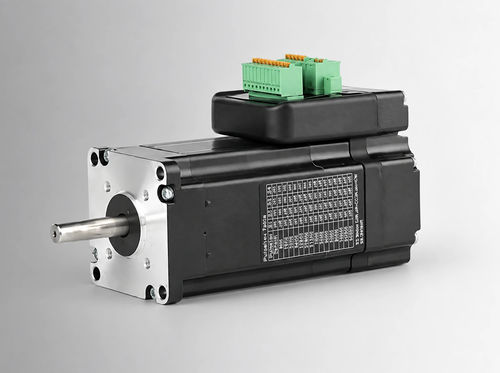

交流伺服电机 UCS57-90

36V集成编码和驱动器NEMA 23

产品概述
UCS57-90 是一款 57 mm 一体型低压交流（AC）伺服电机，将电机、编码器、搭载矢量控制的 DSP 驱动器和网络通信模块集成于紧凑机身。其在 3000 RPM 时输出 90 W，额定转矩为 0.29 N·m，提供高分辨率反馈以实现精确运动控制。

主要特点

• 3000 RPM 时额定功率 90 W
• 内置 DSP 控制器，采用矢量控制算法
• 内置 1000 PPR 编码器
• 含网络通信模块
• 紧凑机身 57×57×107.5 mm（NEMA 23 机座）

电气参数
额定电压：36 V AC
额定功率：90 W
额定转速：3000 RPM
额定转矩：0.29 N·m
峰值转矩：0.8 N·m
额定电流：3.6 A
反电动势常数：65 V/kRPM
转矩常数：0.08 N·m/A
转子惯性：0.24 kg·cm²
编码器分辨率：1000 PPR
绝缘等级：B (130°C)
机座尺寸：57 mm (NEMA 23)
机身长度：107.5 mm
重量：1 kg
零件编号：UCS57-90

机械
可提供 57 mm 一体型低压伺服电机系列的机械图和带尺寸标注的示意图，以支持安装与集成。

技术规格

• 型号 / 零件编号：UCS57-90
• 额定功率：90 W
• 额定电压：36 V AC
• 额定转速：3000 RPM
• 额定转矩：0.29 N·m
• 峰值转矩：0.8 N·m
• 额定电流：3.6 A
• 反电动势常数：65 V/kRPM
• 转矩常数：0.08 N·m/A
• 转子惯性：0.24 kg·cm²
• 编码器分辨率：1000 PPR
• 绝缘等级：B (130°C)
• 机座尺寸：57 mm (NEMA 23)
• 机身长度：107.5 mm
• 重量：1 kg
