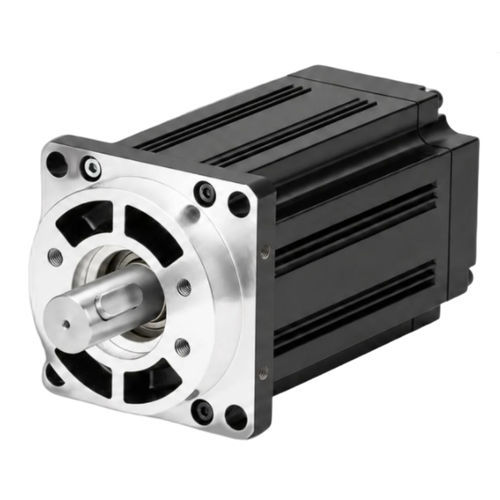

交流伺服电机 ACSM130N220伏内置电磁制动4极
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 交流
- 电压
- 220伏
- 构造
- 内置电磁制动
- 极数
- 4极
- 其他特性
- 高解析度, 内置编码器, 伺服控制式
- 功率
1.3 kW
(1.77 hp)- 强度
5 A
- 扭矩
最少: 5 Nm
(3.687811 ft.lb)最多: 15 Nm
(11.063432 ft.lb)- 旋转速度
2,500 rpm
(15,707.9633 rad.min-1)- 直径
130 mm
(5.12 in)- 温度
最少: -20 °C
(-4 °F)最多: 40 °C
(104 °F)
产品介绍
产品概述
机座130 mm，4极交流伺服电机，额定功率1.3 kW，220 V，2500 RPM，额定转矩5 N·m。集成23位绝对值编码器。型号：ACSM130N-05025B4-MH。
主要特点
电气与机械规格
额定功率：1.3 kW
额定线电压：220 V
额定线电流：5.0 A
额定速度：2500 RPM
额定转矩：5 N·m
峰值转矩：15 N·m
反电动势：68 V/1000 r.min
转矩常数：1.0 N·m/A
转子转动惯量：1.06×10⁻³ kg·m²
相电阻（L-L）：1.84 Ω
相电感（L-L）：4.9 mH
电气时间常数：2.66 ms
重量：6.6 kg
兼容驱动：ACSDP200H / ACSDP200E
编码器与防护
编码器类型：23位绝对值
绝缘等级：B级
环境温度：-20°C ~ +40°C
环境湿度：< 90% RH（无凝露）
机械尺寸
机座尺寸：130 mm
机身长度（无制动器）：171 mm
机身长度（带永磁制动器）：241 mm
机身长度（带电磁制动器）：228 mm
图纸
技术规格
机座130 mm，4极交流伺服电机，额定功率1.3 kW，220 V，2500 RPM，额定转矩5 N·m。集成23位绝对值编码器。型号：ACSM130N-05025B4-MH。
主要特点
- 额定功率：1.3 kW
- 额定速度：2500 RPM
- 额定转矩：5 N·m
- 峰值转矩：15 N·m（3×额定）
- 编码器：23位绝对值
电气与机械规格
额定功率：1.3 kW
额定线电压：220 V
额定线电流：5.0 A
额定速度：2500 RPM
额定转矩：5 N·m
峰值转矩：15 N·m
反电动势：68 V/1000 r.min
转矩常数：1.0 N·m/A
转子转动惯量：1.06×10⁻³ kg·m²
相电阻（L-L）：1.84 Ω
相电感（L-L）：4.9 mH
电气时间常数：2.66 ms
重量：6.6 kg
兼容驱动：ACSDP200H / ACSDP200E
编码器与防护
编码器类型：23位绝对值
绝缘等级：B级
环境温度：-20°C ~ +40°C
环境湿度：< 90% RH（无凝露）
机械尺寸
机座尺寸：130 mm
机身长度（无制动器）：171 mm
机身长度（带永磁制动器）：241 mm
机身长度（带电磁制动器）：228 mm
图纸
- 转矩-速度曲线（图片可用）
- ACSM130N系列机械图（图片可用）
技术规格
- 机座：130 mm
- 极数：4
- 额定功率：1.3 kW（1300 W）
- 额定电压：220 V
- 额定速度：2500 RPM
- 额定转矩：5 N·m
- 峰值转矩：15 N·m
- 编码器：23位绝对值编码器
- 反电动势：68 V/1000 r.min
- 转矩常数：1.0 N·m/A
- 相电阻（L-L）：1.84 Ω
- 相电感（L-L）：4.9 mH
- 电气时间常数：2.66 ms
- 转子转动惯量：1.06×10⁻³ kg·m²
- 重量：6.6 kg
- 兼容驱动：ACSDP200H、ACSDP200E
