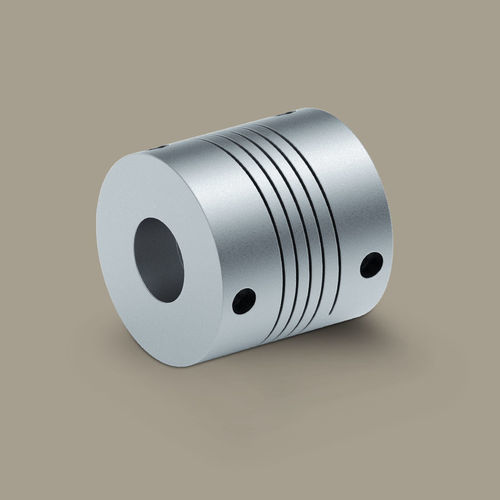

不锈钢联轴器 MHS series

铝制用于医疗设备用于伺服电动机

产品描述

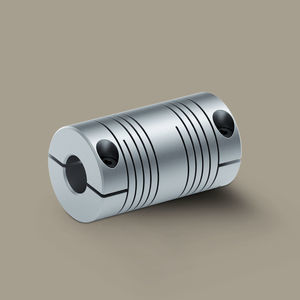

MHS 螺旋槽联轴器是一种紧凑型一体式精密联轴器，采用螺旋槽结构，在提供高扭转刚度的同时允许可控柔性以补偿轴线错位。通过紧定螺钉固定，便于安装并能在动态传动及机械工程应用中实现可靠运行。

主要特性

• 短时扭矩：约 0.71 至 8.9 Nm（视型号而定）
• 高扭转刚度与可控柔性相结合
• 补偿角向、平行和轴向的偏移
• 高同心度，适用于精密场合
• 一体式结构无磨损，低维护
• 最高转速可达 10,000 rpm
• 通过紧定螺钉固定，安装简单可靠

可选材料

• 铝制型号
• 不锈钢型号

应用 / 行业

• 伺服驱动技术：对伺服系统要求高动态、精度和可靠性
• 包装与食品行业：高循环率与工艺可靠性
• 医疗技术：需要极高精度的成像、实验室与手术系统

技术数据 — 铝制型号（表）
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.23×10^-6 | 0.008
MHS 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 0.78×10^-6 | 0.015
MHS 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.31×10^-6 | 0.028
MHS 030 | 4.6 | 2.3 | 1.2 | ±0.25 | 5 | ±0.25 | 44.1 | 192 | 25 | 10,000 | 5.50×10^-6 | 0.047

技术数据 — 不锈钢型号（表）
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 1.3 | 0.65 | 0.33 | ±0.25 | 5 | ±0.25 | 22.0 | 368 | 81 | 10,000 | 0.67×10^-6 | 0.023
MHS 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 2.13×10^-6 | 0.041
MHS 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 6.45×10^-6 | 0.078
MHS 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 16.2×10^-6 | 0.132

尺寸（单位：mm）
Model | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHS 015 | 3.0 | 5.0 | 15.0 | 20.0 | 4.8 | 2.5 | M3
MHS 020 | 4.0 | 6.0 | 20.0 | 20.0 | 4.8 | 2.5 | M3
MHS 025 | 6.0 | 10.0 | 25.0 | 24.0 | 5.9 | 3.0 | M4
MHS 030 | 10.0 | 12.0 | 30.0 | 30.0 | 6.8 | 3.5 | M5

特征 / 技术规格

• 型号系列：MHS（可用尺寸：015、020、025、030）
• 材料变体：铝和不锈钢
• 扭矩范围（短时）：约 0.71 Nm（最小铝）至 8.9 Nm（最大不锈钢）
• 补偿角向、平行和轴向偏移（典型 ±0.25 mm 平行，5° 角度）
• 一体式螺旋槽结构：高同心度、无磨损、低维护
• 通过紧定螺钉固定
• 最高转速：最多 10,000 min^-1
• 上方提供每个型号和材料的详细技术表（扭矩、刚度、转动惯量、质量）
