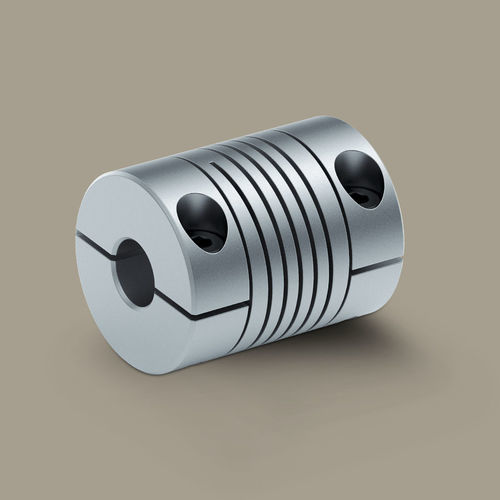

刚柔耦合 MHC series不锈钢铝制有钳
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 扭矩软性
- 构造
- 铝制, 不锈钢, 有钳
- 用途
- 用于伺服电动机, 食品工业, 用于包装业, 用于医疗设备
- 性能
- 无反向间隙, 免维护, 用于高速运转, 弱噪音和弱震动
- 其他特性
- 用于偏斜问题, 补偿器, 高扭转挠性
- 扭矩
最少: 0.18 Nm
(0.132761 ft.lb)最多: 8.9 Nm
(6.564303 ft.lb)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 10,000 rpm
(62,831.8531 rad.min-1)
产品介绍
产品描述
MHC 螺旋联轴器以其加长的结构和增强的柔性著称，同时保证稳定的扭矩传递。夹紧套筒可实现力配合、无间隙的轴连接。适用于对偏移补偿要求较高的应用，确保低振动且精确的运动。
主要特性
铝制型号 - 技术数据
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHC 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.26×10^-6 | 0.009
MHC 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 1.09×10^-6 | 0.021
MHC 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.89×10^-6 | 0.035
MHC 030 | 4.9 | 2.5 | 1.3 | ±0.25 | 5 | ±0.25 | 52.1 | 219 | 81 | 10,000 | 7.02×10^-6 | 0.060
不锈钢型号 - 技术数据
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHC 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 3.02×10^-6 | 0.058
MHC 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 8.02×10^-6 | 0.097
MHC 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 20.5×10^-6 | 0.167
尺寸（单位：mm）
Model | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHC 015 | 3.0 | 5.0 | 15.0 | 22.0 | 6.0 | 2.5 | M2
MHC 020 | 4.0 | 6.0 | 20.0 | 28.0 | 8.6 | 3.7 | M3
MHC 025 | 6.0 | 10.0 | 25.0 | 30.0 | 8.6 | 3.7 | M3
MHC 030 | 10.0 | 12.0 | 30.0 | 38.0 | 11.0 | 5.0 | M4
应用 / 行业
特性 / 技术规格
MHC 螺旋联轴器以其加长的结构和增强的柔性著称，同时保证稳定的扭矩传递。夹紧套筒可实现力配合、无间隙的轴连接。适用于对偏移补偿要求较高的应用，确保低振动且精确的运动。
主要特性
- 短时扭矩：约 0.71 至 8.9 N·m
- 优化几何形状带来更高柔性
- 可靠的轴偏移补偿（平行 ±0.25 mm；角向最高 5°；轴向 ±0.25 mm）
- 用于精密应用的高同心度
- 一体成型结构，无磨损且低维护
- 最高转速可达 10,000 rpm
铝制型号 - 技术数据
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHC 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.26×10^-6 | 0.009
MHC 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 1.09×10^-6 | 0.021
MHC 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.89×10^-6 | 0.035
MHC 030 | 4.9 | 2.5 | 1.3 | ±0.25 | 5 | ±0.25 | 52.1 | 219 | 81 | 10,000 | 7.02×10^-6 | 0.060
不锈钢型号 - 技术数据
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHC 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 3.02×10^-6 | 0.058
MHC 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 8.02×10^-6 | 0.097
MHC 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 20.5×10^-6 | 0.167
尺寸（单位：mm）
Model | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHC 015 | 3.0 | 5.0 | 15.0 | 22.0 | 6.0 | 2.5 | M2
MHC 020 | 4.0 | 6.0 | 20.0 | 28.0 | 8.6 | 3.7 | M3
MHC 025 | 6.0 | 10.0 | 25.0 | 30.0 | 8.6 | 3.7 | M3
MHC 030 | 10.0 | 12.0 | 30.0 | 38.0 | 11.0 | 5.0 | M4
应用 / 行业
- 伺服驱动技术
- 包装与食品行业
- 医疗技术
特性 / 技术规格
- 系列 / 型号：MHC（提供铝制和不锈钢两种材质）
- Brand: Miki Pulley
- 安装方式：夹紧套筒固定（力配合、无间隙）
- 短时扭矩范围（视型号而定）：约 0.71 至 8.9 N·m
- 各型号单侧/反向扭矩值详见技术表
- 偏移补偿：平行 ±0.25 mm；角向最高 5°；轴向 ±0.25 mm
- 最高工作转速：可达 10,000 min^-1
- 高同心度与低振动设计；配合夹紧套筒时无间隙
- 一体成型结构，免磨损，维护量低
- 提供夹紧套筒以实现力配合、无间隙的轴连接
- 为铝制和不锈钢型号提供详细技术表（扭转刚度、径向/轴向弹簧刚度、惯性矩、质量）
- 提供各型号尺寸（d1/d2 min/max、D、L、I1、I2、S）
- 可提供 PDF 数据表
