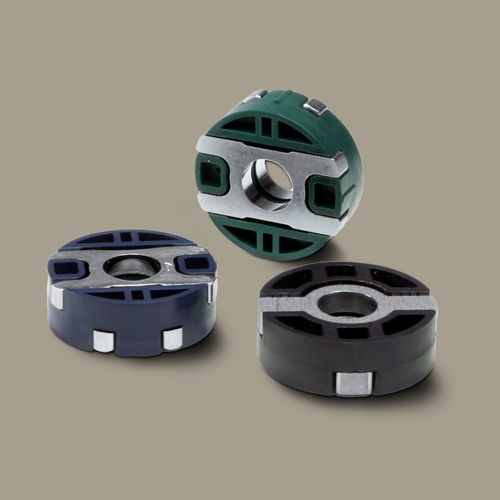

十字滑块联轴器 CPG用于传动轴用于伺服电动机用于编码器
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 十字滑块
- 用途
- 用于传动轴, 用于伺服电动机, 用于编码器
- 性能
- 无反向间隙
- 扭矩
0.05 Nm
(0.036878 ft.lb)- 旋转速度
最多: 3,000 rpm
(18,849.5559 rad.min-1)最少: 0 rpm
(0 rad.min-1)
产品介绍
产品概述
Oldham联轴器 CPG 是为伺服电机设计的十字滑块式联轴器。它补偿电机与编码器之间的轴向错位，以保持基于编码器的高精度定位和顺畅的扭矩传递。
主要特性
技术参数
尺寸（mm）
应用与兼容性
安装与维护
Oldham联轴器 CPG 是为伺服电机设计的十字滑块式联轴器。它补偿电机与编码器之间的轴向错位，以保持基于编码器的高精度定位和顺畅的扭矩传递。
主要特性
- 额定扭矩：0.05 Nm
- 吸收平行错位：0.1 mm
- 吸收角向错位：0.1°
- 轴向错位容差：0.3 mm
- 无反冲的顺畅扭矩传递
- 与电机的热隔离
- 最高转速：3000 min^-1
- 工作温度：0–110 °C（取决于型号）
- 易于安装
技术参数
- 型号1 — 额定扭矩：0.05 Nm；平行错位：0.1 mm；角向错位：0.1°；轴向：0.3 mm；最高转速：3000；工作温度：0–110 °C
- 型号2 — 额定扭矩：0.05 Nm；平行错位：0.1 mm；角向错位：0.1°；轴向：0.3 mm；最高转速：3000；工作温度：0–111 °C
尺寸（mm）
- 型号1 — 外径：30 mm；轴径：10 mm；总长：10 mm
- 型号2 — 外径：30 mm；轴径：10 mm；总长：10 mm
应用与兼容性
- 用于高精度定位系统的伺服与编码器连接
- 机器人、自动化及数控机床
- 包装与搬运设备
安装与维护
- 轴向安装简单；兼容10 mm轴
- 维护量小；建议定期检查错位情况
- 适用于需要电气/热隔离的电机与编码器连接场合
PDF产品目录
CPG catalog
2 页
