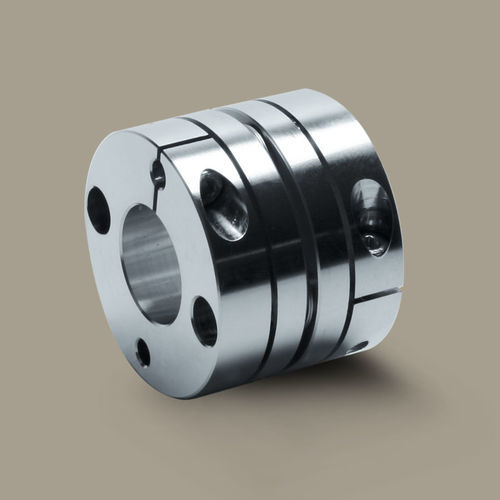

圆盘联轴器 Servoflex SFC SA2 C铝制用于电机用于传动轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 圆盘
- 构造
- 铝制
- 用途
- 用于传动装置, 用于传动轴, 用于电机, 用于伺服电动机, 用于机器, 用于机床, 食品工业, 用于机器人, 用于医疗设备
- 其他特性
- 用于偏斜问题, 补偿器
- 扭矩
最少: 5 Nm
(3.687811 ft.lb)最多: 100 Nm
(73.756215 ft.lb)- 旋转速度
10,000 rpm
(62,831.8531 rad.min-1)
产品介绍
产品概述
Miki Pulley 的 Single Flex 联轴器 Servoflex SFC SA2 C（洁净室版）已按洁净室使用要求进行清洁、组装（ISO 6 级）和包装。其采用高强度铝合金制造，具有极低的转动惯量，同时提供极高的扭转刚度和对轴向、角向及平行偏移的补偿能力。
主要特性
技术参数（Servoflex SFC SA2 洁净室版）
Model | Type | Rated torque (Nm) | Misalignment parallel (mm) | Misalignment angular (°) | Misalignment axial (mm) | Max. rpm (min-1) | Torsional stiffness (Nm/rad) | Axial stiffness (N/mm) | Inertia (kg·m2) | Mass (kg)
SFC-030SA2 | B | 5 | 0.02 | 1 | ±0.2 | 10000 | 8000 | 64 | 6.11×10^-6 | 0.04
SFC-035SA2 | C | 10 | 0.02 | 1 | ±0.25 | 10000 | 18000 | 112 | 18.50×10^-6 | 0.083
SFC-040SA2 | B | 12 | 0.02 | 1 | ±0.3 | 10000 | 20000 | 80 | 22.59×10^-6 | 0.085
SFC-050SA2 | B | 25 | 0.02 | 1 | ±0.4 | 10000 | 32000 | 48 | 76.71×10^-6 | 0.178
SFC-055SA2 | C | 40 | 0.02 | 1 | ±0.42 | 10000 | 50000 | 43 | 188.7×10^-6 | 0.315
SFC-060SA2 | B | 60 | 0.02 | 1 | ±0.45 | 10000 | 70000 | 76.4 | 206.3×10^-6 | 0.328
SFC-080SA2 | C | 100 | 0.02 | 1 | ±0.55 | 10000 | 140000 | 128 | 716.3×10^-6 | 0.72
尺寸（单位：mm）
Model | Typ | d1 Min. | d1 Max. | d2 Min. | d2 Max. | D | N | L | LF | S | A1 | A2 | C | K | M | Nm Low dust | Nm Fluorine
SFC-030SA2 | B | 5 | 10 | 5 | 10 | 16 | 34 | 21.6 | 27.3 | 12.4 | 2.5 | 8 | 12.5 | 3.75 | 14.5 | 1-M3 | 1.5 | 3.2
SFC-035SA2 | C | 6 | 16 | 6 | 16 | 19 | 39 | - | 34 | 15.5 | 3 | - | 14 | 4.5 | 17 | 1-M4 | 4 | 7.7
SFC-040SA2 | B | 8 | 14 | over 10 | 14 | 16 | 44 | - | 34 | 15.5 | 3 | 11 | 17 | 4.5 | 19.5 | 1-M4 | 4 | 7.7
SFC-050SA2 | B | 8 | 19 | over 19 | 19 | 30 | 56 | 38 | 43.4 | 20.5 | 2.4 | 14.5 | 22 | 6 | 26 | 1-M5 | 7 | 12
SFC-055SA2 | C | 10 | 30 | 10 | 30 | 30 | 63 | - | 50.6 | 24 | 2.6 | - | 23 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-060SA2 | B | 11 | 24 | 11 | 24 | 35 | 68 | 46 | 53.6 | 25.2 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-080SA2 | C | 18 | 35 | 18 | 35 | 40 | 82 | - | 68 | 30 | 8 | - | 28 | 9 | 38 | 1-M8 | 27 | 45
应用 / 行业
推荐用于机械工程、伺服电机应用、机床及机器人领域，适用于需要洁净室兼容性、高扭转刚度及低惯量的场合。
特性 / 技术规格
Miki Pulley 的 Single Flex 联轴器 Servoflex SFC SA2 C（洁净室版）已按洁净室使用要求进行清洁、组装（ISO 6 级）和包装。其采用高强度铝合金制造，具有极低的转动惯量，同时提供极高的扭转刚度和对轴向、角向及平行偏移的补偿能力。
主要特性
- 采用高强度铝合金制成的轮毂
- 符合洁净室表面处理（ISO 6 级）
- 超低惯量
- 高扭转刚度
- 额定扭矩示例范围：5 至 100 Nm（随型号变化）
技术参数（Servoflex SFC SA2 洁净室版）
Model | Type | Rated torque (Nm) | Misalignment parallel (mm) | Misalignment angular (°) | Misalignment axial (mm) | Max. rpm (min-1) | Torsional stiffness (Nm/rad) | Axial stiffness (N/mm) | Inertia (kg·m2) | Mass (kg)
SFC-030SA2 | B | 5 | 0.02 | 1 | ±0.2 | 10000 | 8000 | 64 | 6.11×10^-6 | 0.04
SFC-035SA2 | C | 10 | 0.02 | 1 | ±0.25 | 10000 | 18000 | 112 | 18.50×10^-6 | 0.083
SFC-040SA2 | B | 12 | 0.02 | 1 | ±0.3 | 10000 | 20000 | 80 | 22.59×10^-6 | 0.085
SFC-050SA2 | B | 25 | 0.02 | 1 | ±0.4 | 10000 | 32000 | 48 | 76.71×10^-6 | 0.178
SFC-055SA2 | C | 40 | 0.02 | 1 | ±0.42 | 10000 | 50000 | 43 | 188.7×10^-6 | 0.315
SFC-060SA2 | B | 60 | 0.02 | 1 | ±0.45 | 10000 | 70000 | 76.4 | 206.3×10^-6 | 0.328
SFC-080SA2 | C | 100 | 0.02 | 1 | ±0.55 | 10000 | 140000 | 128 | 716.3×10^-6 | 0.72
尺寸（单位：mm）
Model | Typ | d1 Min. | d1 Max. | d2 Min. | d2 Max. | D | N | L | LF | S | A1 | A2 | C | K | M | Nm Low dust | Nm Fluorine
SFC-030SA2 | B | 5 | 10 | 5 | 10 | 16 | 34 | 21.6 | 27.3 | 12.4 | 2.5 | 8 | 12.5 | 3.75 | 14.5 | 1-M3 | 1.5 | 3.2
SFC-035SA2 | C | 6 | 16 | 6 | 16 | 19 | 39 | - | 34 | 15.5 | 3 | - | 14 | 4.5 | 17 | 1-M4 | 4 | 7.7
SFC-040SA2 | B | 8 | 14 | over 10 | 14 | 16 | 44 | - | 34 | 15.5 | 3 | 11 | 17 | 4.5 | 19.5 | 1-M4 | 4 | 7.7
SFC-050SA2 | B | 8 | 19 | over 19 | 19 | 30 | 56 | 38 | 43.4 | 20.5 | 2.4 | 14.5 | 22 | 6 | 26 | 1-M5 | 7 | 12
SFC-055SA2 | C | 10 | 30 | 10 | 30 | 30 | 63 | - | 50.6 | 24 | 2.6 | - | 23 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-060SA2 | B | 11 | 24 | 11 | 24 | 35 | 68 | 46 | 53.6 | 25.2 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-080SA2 | C | 18 | 35 | 18 | 35 | 40 | 82 | - | 68 | 30 | 8 | - | 28 | 9 | 38 | 1-M8 | 27 | 45
应用 / 行业
推荐用于机械工程、伺服电机应用、机床及机器人领域，适用于需要洁净室兼容性、高扭转刚度及低惯量的场合。
特性 / 技术规格
- Brand: Miki Pulley
- 系列 / 型号：Servoflex SFC SA2 C（洁净室版）
- 洁净处理：为洁净室使用而清洁、组装并包装（ISO 6 级）
- 轮毂材料：高强度铝合金
- 补偿能力：轴向和角向错位补偿；平行错位值见上表
- 扭转刚度：按型号见上表（例如：8,000 至 140,000 Nm/rad）
- 额定扭矩：各型号详见上表（示例：5 Nm 至 100 Nm）
- 最高转速（rpm）：某些型号可达 140,000 min-1（见表）
- 惯性与质量：各型号的惯性与质量值见上表
