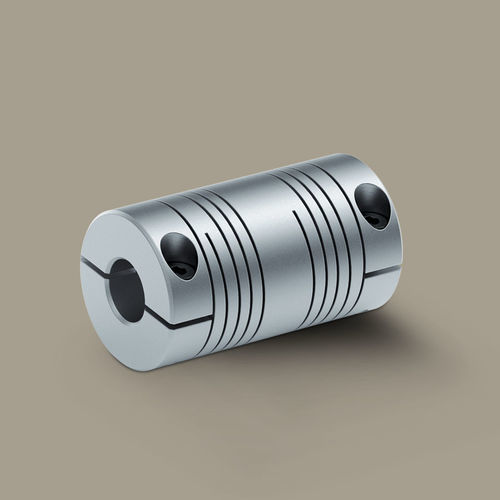

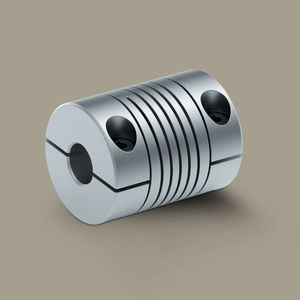

螺旋联轴器 MHL series

不锈钢铝制有钳

产品说明
MHL螺旋联轴器用于更高扭矩和更大轴径的工况。采用夹紧套安装，保证传矩且无间隙的连接。结构紧凑且具有较大的偏差补偿能力，适用于要求苛刻的工业应用。

产品特性

• 短时扭矩：约 3.2 至 23.5 Nm
• 适用于大功率应用的高扭矩能力
• 较大的偏差补偿（尤其是平行偏移）
• 夹紧套安装，确保可靠且无间隙的装配
• 通过优化弹簧刚度实现平稳运转
• 一体式结构，无磨损，低维护
• 最高转速达 3600 min^-1

技术参数 – 铝合金
型号 | 短时最大扭矩 (Nm) | 单侧最大扭矩 (Nm) | 反转最大扭矩 (Nm) | 平行偏移 (mm) | 角度偏移 (°) | 轴向偏移 (mm) | 最大扭转刚度 (Nm/rad) | 最大轴向弹簧刚度 [N/mm] | 最高转速 (min^-1) | 惯性矩 (kg·m^2) | 质量 (kg)
MHL 100 | 3.2 | 1.6 | 0.8 | ±0.75 | 5 | ±0.25 | 25 | 44 | 3600 | 4.52×10^-6 | 0.054
MHL 125 | 6.4 | 3.2 | 1.6 | ±0.75 | 5 | ±0.25 | 50 | 29 | 3600 | 15.2×10^-6 | 0.113
MHL 150 | 12 | 6 | 3 | ±0.75 | 5 | ±0.25 | 91 | 34 | 3600 | 34.1×10^-6 | 0.18

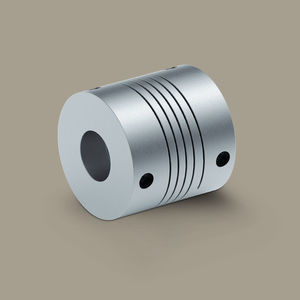

技术参数 – 不锈钢
型号 | 短时最大扭矩 (Nm) | 单侧最大扭矩 (Nm) | 反转最大扭矩 (Nm) | 平行偏移 (mm) | 角度偏移 (°) | 轴向偏移 (mm) | 最大扭转刚度 (Nm/rad) | 最大轴向弹簧刚度 [N/mm] | 最高转速 (min^-1) | 惯性矩 (kg·m^2) | 质量 (kg)
MHL 100 | 6.8 | 3.4 | 1.7 | ±0.75 | 5 | ±0.25 | 70 | 56 | 3600 | 12.6×10^-6 | 0.15
MHL 125 | 14.2 | 7.1 | 3.6 | ±0.75 | 5 | ±0.25 | 130 | 64 | 3600 | 42.3×10^-6 | 0.315
MHL 150 | 23.5 | 11.8 | 5.9 | ±0.75 | 5 | ±0.25 | 190 | 78 | 3600 | 96.1×10^-6 | 0.507

尺寸（单位：mm）
型号 | d1/d2 最小 | d1/d2 最大 | D | L | I1 | I2 | S
MHL 100 | 6 | 10 | 25.4 | 44.5 | 9.4 | 3.8 | M3
MHL 125 | 8 | 15 | 31.8 | 60.2 | 13 | 5.6 | M4
MHL 150 | 10 | 16 | 38.1 | 66.5 | 16.8 | 5.6 | M4

应用领域
伺服驱动技术；包装与食品工业；医疗技术

特性 / 技术规格

• 品牌：Miki Pulley
• 系列：MHL series
• 材质：铝合金与不锈钢
• 安装方式：夹紧套（传矩、无间隙）
• 最高转速：3600 min^-1
• 短时扭矩范围（视型号而定）：约 3.2 Nm 至 23.5 Nm
• 对偏差的高补偿能力，尤其适用于平行偏移
• 一体式结构，低维护且无磨损
