CNC数控车床 CK51-HC
立式单柱式用于大型物品

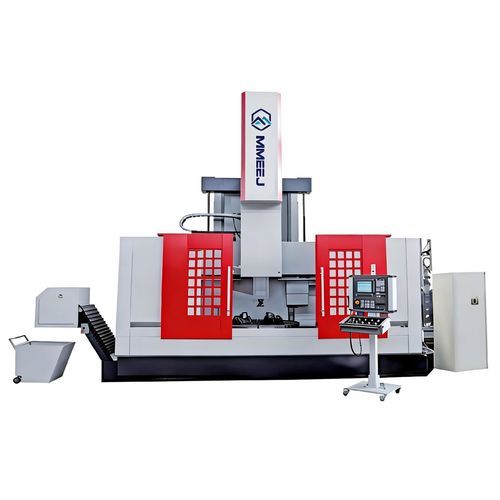

CNC数控车床 - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 / 单柱式 / 用于大型物品
CNC数控车床 - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 / 单柱式 / 用于大型物品
添加到我的收藏夹
添加到产品对比表

产品规格型号

操控类型
CNC数控
卧式/立式
立式
结构
单柱式
应用
用于大型物品
性能
高精度
组合功能
铣削, 磨削, 孔加工, 攻丝
直径

1,500 mm, 1,800 mm, 2,300 mm
(59.06 in, 70.87 in, 90.55 in)

旋转速度

最多: 350 rpm
(2,199.115 rad.min-1)

最少: 1 rpm
(6.283 rad.min-1)

最大切割直径

1,400 mm, 1,730 mm, 2,200 mm
(55 in, 68 in, 87 in)

行程X

最多: 1,550 mm
(61 in)

最少: -300 mm
(-12 in)

Z轴

800 mm, 1,000 mm
(31 in, 39 in)

标准功率

22 kW, 30 kW, 37 kW, 45 kW
(29.9 hp, 40.8 hp, 50.3 hp, 61.2 hp)

产品介绍

产品描述
CK51-HC系列为单柱式数控立式车铣复合机,设计用于一次夹紧完成多道工序:车削、钻孔、攻丝和铰孔。该机可配合砂轮进行研磨,并可通过角度铣头实现侧面加工。工作台主轴径向采用高精度双列径向滚子轴承支承,轴向采用大规格推力滚动导轨支承;可选交替旋转模式。工作台设有分度功能,可消除齿轮传动间隙,C轴定位精度可达±5角秒。

技术参数(按型号示例)
  • 型号:CK5112-HC | CK5116-HC | CK5120-HC
  • 加工最大直径(mm):1400 | 1730 | 2200
  • 最大回转直径(mm):1500 | 1800 | 2300
  • 加工最大高度(mm):1200/1400/1600 | 1200/1600/2000 | 1600/2000
  • 最大承载(T):5 | 8 | 10


主要特点
  • 单柱数控车铣复合机,可在一次装夹中完成复合加工。
  • 支持砂轮研磨及角度铣头的侧面加工。
  • 工作台主轴:双列径向滚子轴承(径向支承)与大规格推力滚动导轨(轴向支承)。
  • 工作台主轴可选交替旋转模式。
  • 工作台分度功能可消除齿轮传动间隙;C轴定位精度可达±5角秒。
  • 刀架形式:BT50-12。


规格 / 技术细节
  • 系列:CK51-HC
  • 型号:CK5112-HC;CK5116-HC;CK5120-HC
  • 主电机功率(kW):22/30 | 30/37 | 37/45
  • 主轴转速(r/min):1-350 | 1-300 | 1-200
  • 第二主轴功率(kW):5.5/7.5 | 5.5/7.5 | 7.5/11
  • 第二轴转速(r/min):2-4000 | 2-3000 | 2-3000
  • 立式刀架水平行程 X(mm):-150–1150 | -150–1350 | -300–1550
  • 立柱刀架垂直行程 Z(mm):800 | 800/1000 | 1000
  • 横梁上下行程(mm):800/1000/1200 | 800/1000/1200 | 1200/1600
  • 工作台尺寸(mm):1200 | 1500 | 2000
  • 最大承载(T):5 | 8 | 10
  • 刀具接口:BT50-12
