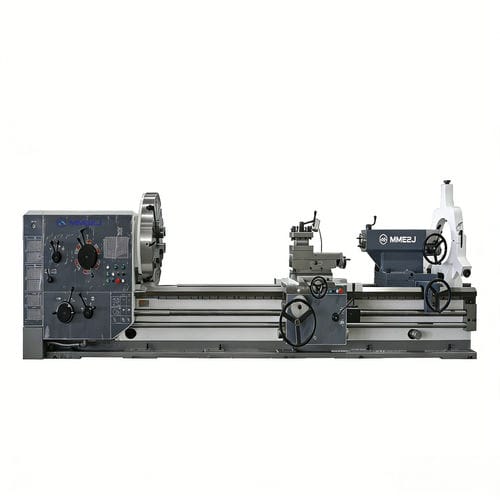

传统型车床 CW-M series

卧式用于机轴加工用于重型加工

产品介绍: CW-M 系列卧式车床具有成熟的结构、高主轴功率与刚性以及宽广的主轴转速范围。适用于轴类和盘状零件的重切削和高速切削，可加工外/内圆柱面、锥面、端面、槽、倒角、钻孔和攻丝。可加工公制、英制、模数、膜片和锥形螺纹（特殊螺纹需咨询）。该系列适用于大型及复杂零件的加工。

加工范围: 最大车削直径：φ1000–φ1600 mm。最大工件长度可选：1500–8000 mm。最大工件重量：6000 kg（可选 8000 kg）。

CW-M 系列（规格表）:
Product model | Unit | CW61100M | CW61125M | CW61140M | CW61160M
Max. swing over bed | mm | φ1000 | φ1250 | φ1400 | φ1600
Max. swing over cross slide | mm | φ630 | φ880 | φ1030 | φ1230
Max. workpiece length | mm | 1500/2000/3000/4000/5000/6000/8000
Max. cutting length | mm | 1300/1800/2800/3800/4800/5800/7800
Max. workpiece weight | kg | 6000 (Opt: 8000)
Bed guideway width | mm | 755
Spindle nose | | A2-15
Spindle bore | mm | φ130
Chuck size | mm | φ1000 | φ1000 | φ1250 | φ1600
Taper of spindle bore | | Metric 140 (1:20) with No.6MT reducing sleeve
Max. spindle torque | kNm | 10.5 (22 kW) Opt: 12.5 (30 kW)
Spindle speed ranges | rpm | 3.15–315 (21 levels); reversal 4.5–390 (12 levels)
Spindle centre height | mm | 500 | 625 | 700 | 800
Spindle motor power | kW | 22 (Opt: 30)
Tailstock quill diameter | mm | φ160 (std, max workpiece weight 6T); Opt: φ200 (max 8T)
Tailstock quill travel | mm | 300
Taper of tailstock quill | | Metric 80 (with No.6MT reducing sleeve); No.6MT

特性 / 技术参数:

• 系列：CW-M（CW61100M、CW61125M、CW61140M、CW61160M）
• 床上最大车削直径：φ1000 / φ1250 / φ1400 / φ1600
• 横鞍上最大回转直径：φ630 / φ880 / φ1030 / φ1230
• 工件长度选项：1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 mm
• 最大切削长度选项：1300 / 1800 / 2800 / 3800 / 4800 / 5800 / 7800 mm
• 最大工件重量：6000 kg（可选 8000 kg）
• 床导轨宽度：755 mm
• 主轴端面型号：A2-15
• 主轴孔径：φ130 mm
• 各型号卡盘尺寸：φ1000 / φ1000 / φ1250 / φ1600
• 主轴孔锥度：Metric 140 (1:20)，配 No.6MT 减径套
• 主轴最大扭矩：10.5 kNm（22 kW），可选 12.5 kNm（30 kW）
• 主轴转速范围：3.15–315 rpm（21 级）；反转 4.5–390 rpm（12 级）
• 主轴中心高（按型号）：500 / 625 / 700 / 800 mm
• 主轴电机功率：22 kW（可选 30 kW）
• 尾座套筒直径：φ160 mm（标准）；可选 φ200 mm
• 尾座套筒行程：300 mm
• 尾座套筒锥度：Metric 80（配 No.6MT 减径套）；No.6MT
