CNC数控车床 F series
立式静液压双柱式

添加到我的收藏夹

添加到产品对比表

产品规格型号

操控类型

CNC数控

卧式／立式

立式

结构

双柱式, 静液压

转动架

4转塔

性能

高刚性

直径

最多: 8,000 mm
(314.96 in)

最少: 2,500 mm
(98.43 in)

旋转速度

最多: 63 rpm
(395.841 rad.min-1)

最少: 0.2 rpm
(1.257 rad.min-1)

零件直径

最多: 6,300 mm
(248 in)

最少: 2,250 mm
(89 in)

标准功率

55 kW, 90 kW, 132 kW
(74.8 hp, 122.4 hp, 179.5 hp)

重量

最多: 256 t
(282 us ton)

最少: 34 t
(37 us ton)

产品概述

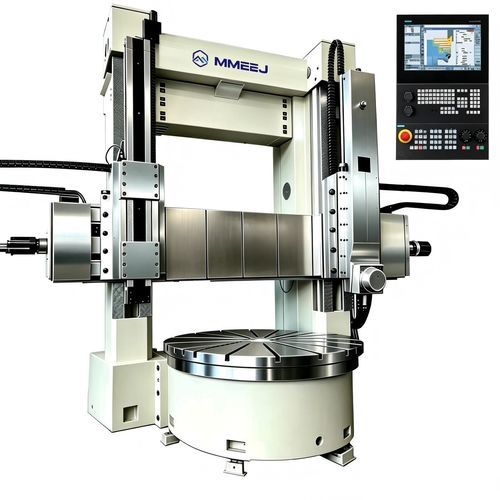

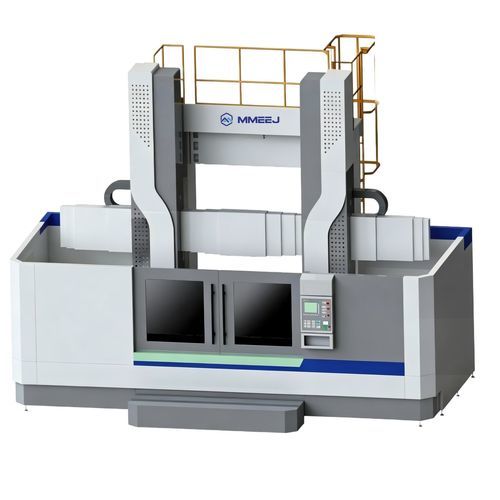

CNC 双立柱立式车床 F 系列，适用于大直径工件的重切削加工。主结构采用 HT250–HT300 灰铸铁（时效与消除应力处理）。主轴与横梁（ram）采用 QT600 球墨铸铁。滚珠丝杠 ф63 mm。CNC 控制可选 SIEMENS 828D、FANUC OI-TF/OHTF、GSK980TDI。

主要特性

机床结构：双立柱立式床身，刚性横梁，导轨可选液压静压导轨（hydrostatic）或滚动导轨。
材料与处理：HT250–HT300 灰铸铁，接触面手工刮研，齿轮锻造、淬火、研磨（40Cr/45），装配使用研磨垫片确保精度。
主轴与传动：QT600 主轴/横梁，工作台传动可为分档或无级，主电机功率依据型号为 55–132 kW。
进给与运动学：无级进给范围 1–500 / 0.1–1000 mm/r，快速位移最高 3000/4000 mm/min，工作台低速可达 0.2 r/min（视型号）。

技术要点（部分参数）

可选型号：CK5225Fx、CK5231Fx、CK5235Fx、CK5240Fx、CK5250Fx、CK5263Fx、CK5263FxH/W、CK5280Fx（标注 H/W 变体）。
最大车削直径：φ2500 至 φ8000 mm（按型号）。
工作台直径：φ2250 至 φ6300 mm；最大工件重量可达 125 t（视型号）。
横梁行程、横梁冲程和切削力随型号变化；主电机功率范围：55 kW（交流）至 132 kW（直流）。
滚珠丝杠：NJGR/Hanjiang ф63 mm；轴承与电气件按型号配置。
