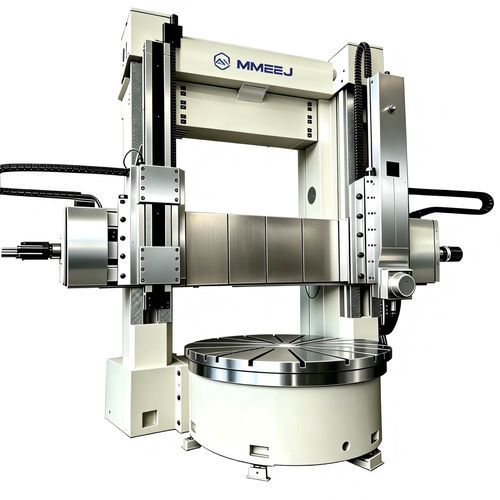

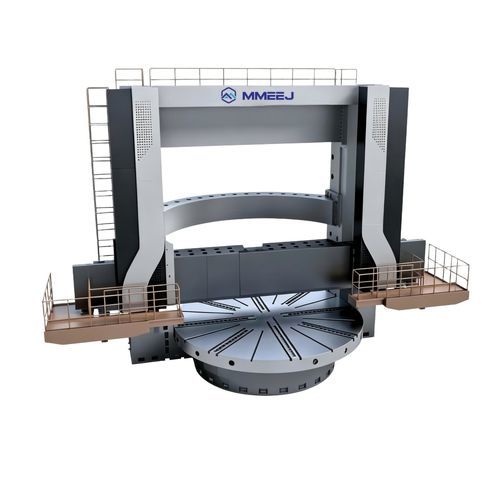

CNC数控车床 D series立式双柱式高刚性
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 立式
- 结构
- 双柱式
- 性能
- 高刚性
- 直径
最多: 6,300 mm
(248.03 in)最少: 2,500 mm
(98.43 in)- 旋转速度
最多: 63 rpm
(395.841 rad.min-1)最少: 0.32 rpm
(2.011 rad.min-1)- 零件直径
最多: 5,700 mm
(224 in)最少: 2,500 mm
(98 in)- 标准功率
55 kW, 90 kW
(74.8 hp, 122.4 hp)- 最大扭矩
63 Nm, 80 Nm, 100 Nm, 200 Nm
(46 ft.lb, 59 ft.lb, 74 ft.lb, 148 ft.lb)- 重量
最多: 226 t
(249 us ton)最少: 34 t
(37 us ton)
产品介绍
产品概述：
D系列双立柱立式车床，面向大直径、重载切削加工设计。机身采用HT250–HT300经时效应力消除的灰铸铁；主轴和纵梁采用QT600球墨铸铁。适用于粗加工→二次时效→精加工的工艺流程。
主要技术数据：
型号与能力：
适用场景：
可选项与附件：
D系列双立柱立式车床，面向大直径、重载切削加工设计。机身采用HT250–HT300经时效应力消除的灰铸铁；主轴和纵梁采用QT600球墨铸铁。适用于粗加工→二次时效→精加工的工艺流程。
主要技术数据：
- 机床材质：HT250–HT300灰铸铁，经时效处理并消除应力
- 材料硬度：> HB180（工艺：粗加工→二次时效→精加工）
- 主轴与纵梁：QT600球墨铸铁
- 滚珠丝杠：国产品牌（NJGR / Hanjiang），ф63 mm
- 最大车削直径：视型号而定 φ2500–φ6300
- 工作台直径：视型号而定 φ2250–φ5700
- 主电机功率：常见为55 kW（AC），大型型号可达90 kW
- 工作台转速范围：约0.32–63 r/min（因型号而异）
- 刀架进给范围：1–500 mm/min；快进速度可达3000 mm/min
- 横梁行程：1250–3500 mm（因型号而异）；纵梁行程（ram）最高2000 mm
- 刀杆截面：50×50 mm（最大型号为60×60 mm）
- 最大切削力：根据型号可达63 kN
- 可选件：防护装置、冷却系统、排屑系统
型号与能力：
- 可选型号：C(X)5225DxH/W、C(X)5231DxH/W、C(X)5235DxH/W、C(X)5240DxH/W、C5250DxH/W、C5263D xH/W
- 工件高度规格：H = 16/20/25（部分型号），最大型号可达40
- 最大工件重量：根据型号从12 t至80 t不等
- 工作台转速与扭矩按型号匹配以适应不同加工负载
适用场景：
- 大型环件、法兰、盘类及壳体的车削加工
- 重工业领域：电力、风电、船舶、重型装备制造
- 需在时效后保持尺寸稳定的精密精加工
可选项与附件：
- 防护装置与防护罩
- 冷却与过滤系统
- 排屑输送及清理系统
- 专用刀架与导轨PTFE软条以降低摩擦
