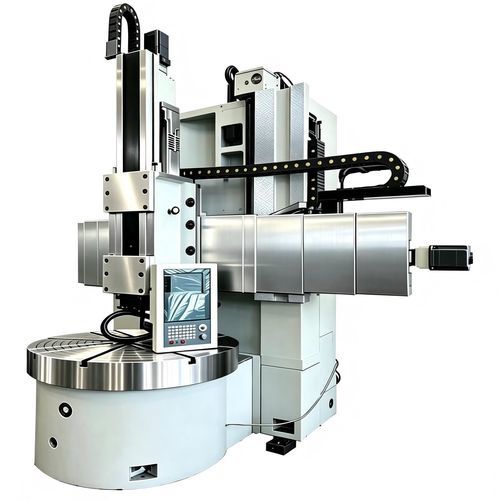

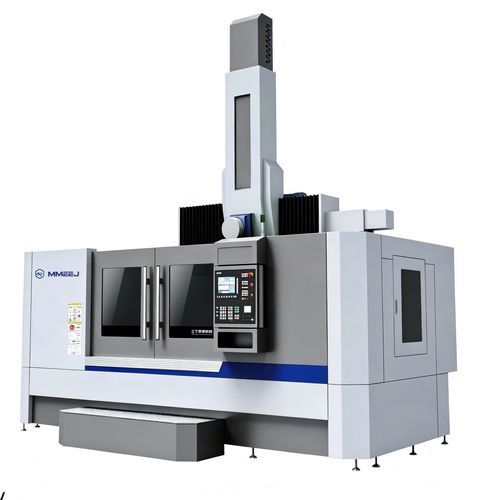

CNC数控车床 Fx H/W series

立式单柱式4转塔

简要说明

• 机床材料：HT250-HT300 灰铸铁，经时效和消除应力处理，刚性高，变形小
• 材料硬度：≥ HB180；粗加工后→二次时效精加工
• 接触面手工刮研以降低摩擦和氧化层；横梁凸度处理；刀架滑道上设 PTFE 软条
• 齿轮及齿圈：锻造、淬火、磨削（40Cr、45 钢）；装配用研磨挡圈/垫片以保证精度
• 主轴与拉杆材料：QT600 球墨（可锻）铸铁
• 滚珠丝杠：国产品牌（NJGR/Hanjiang），直径 ф63 mm
• 电气与轴承：正泰（Chint）元件并带过载保护；轴承 HRB/LY-C/C & U

技术参数表
型号 | 单位 | CK578Fx H/W | CK5112Fx H/W | CK5116Fx H/W | CK5120Fx H/W
最大车削直径 | mm | φ800 | φ1250 | φ1600 | φ2000
最大工件高度 (Hx100) | mm | 6 | 10/12/14 | 10/12/14/16 | 10/12/14/16
最大工件重量 | t | 2 | 3.2/5 | 5/8 | 8
工作台直径 | mm | φ720 | φ1000 | φ1400 | φ1800
工作台速度档位 | | | Stepless | 16Step/Stepless | 16Step/Stepless | 16Step/Stepless
工作台速度范围 | r/min | 15-460 | 6.3-200 | 5-160 | 3.15-100
最大台面转矩 | Nm | 3200 | 10000 | 20000 | 30000
横梁行程 | mm | / | 650/850/1050 | 650/850/1050 | 650/850/1050
横梁提升速度 | mm/min | / | 660 | 660 | 660
横梁提升电机功率 | Kw | / | 2.2 | 2.2 | 2.2
刀架垂直行程 | mm | 710 | 850 | 1000 | 1200
垂直刀架水平行程 | mm | 600 | 850/1000 | 850/1000 | 850/1000
垂直刀架进给档位 | | | Stepless | Stepless | Stepless | Stepless
垂直刀架进给范围 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000
刀架快速进给 | mm/min | 3000 | 3000 | 3000 | 3000
垂直刀架最大切削力 | Nm | 10000 | 10000 | 20000 | 25000
车刀刀柄截面 | mm | 32x32 | 40x40 | 40x40 | 40x40
整机重量（约） | t | 8.5 | 10/12 | 12/13.5/15/16.5 | 15/17/19/21
主轴电机功率 (kW) | kw | 18.5 | 22(16steps)/37(stepless) | 30(16steps)/45(stepless) | 37(16steps)/45(stepless)
CNC 系统 | | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI
工作台导轨类型 | | 滚动导轨 | 直滑导轨 / 滚动导轨 | 直滑导轨 / 滚动导轨 | 直滑导轨 / 滚动导轨
全闭环控制 | | 选配 | 选配 | 选配 | 选配
半封闭防护、排屑输送机、冷却系统 | | 选配 | 选配 | 选配 | 选配
拉杆类型 | | 方形拉杆 / 四工位刀塔 | 方形拉杆 / 四工位刀塔 | 方形拉杆 / 四工位刀塔 | 方形拉杆 / 四工位刀塔
手动/液压卡盘 | | 选配 | 选配 | 选配 | 选配

技术规格

• 系列名称：CNC 单柱立式车床 F 系列
• 机床材料：HT250-HT300 灰铸铁，经过时效与消应力处理
• 材料硬度：≥ HB180
• 接触面人工刮研；刀架滑道设 PTFE 软条
• 齿轮为锻造、淬火、磨削（40Cr、45 钢），并配研磨挡圈/垫片以保证装配精度
• 主轴与拉杆材料：QT600 球墨铸铁
• 滚珠丝杠：国产（NJGR/Hanjiang），直径 ф63 mm
• 电气：正泰（Chint）元件，带过载保护
• 轴承：HRB/LY-C/C & U
• 可选型号及主要能力：CK578Fx H/W (φ800，台面 φ720，主轴 18.5 kW)、CK5112Fx H/W (φ1250，台面 φ1000)、CK5116Fx H/W (φ1600，台面 φ1400)、CK5120Fx H/W (φ2000，台面 φ1800)
• 工作台转速范围随型号变化（15-460 r/min 至 3.15-100 r/min）
• 最大台面转矩可达 30000 Nm（最大型号）
• 刀架垂直行程最高 1200 mm；水平行程最高 1000 mm（视型号而定）
• 垂直刀架进给范围 0.1–1000 mm/min；快速进给可达 3000 mm/min
• 垂直刀架切削力最高 25000 Nm（最大型号）
• 刀柄规格：32x32 mm 或 40x40 mm，视型号而定
• 整机重量约从 ~8.5 t 到 ~21 t，视型号而定
• 主轴功率选项：18.5 kW 至 45 kW（视型号，分步/无级变速可选）
• CNC 系统选项：SIEMENS 828D、FANUC OI-TF、GSK980TDI
• 导轨类型：滚动导轨或滑动/滚动导轨组合（视型号）
• 选项：全闭环控制、半封闭防护、排屑输送、冷却系统、手动/液压卡盘
