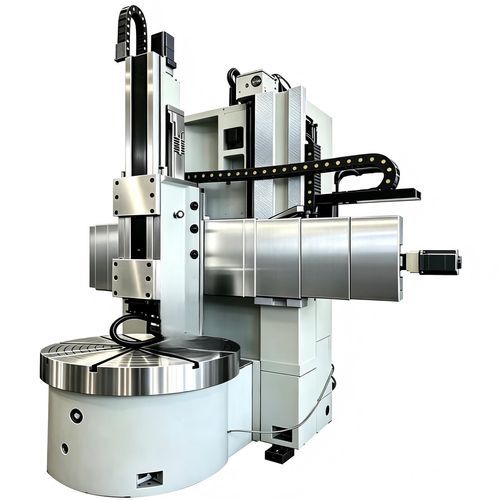

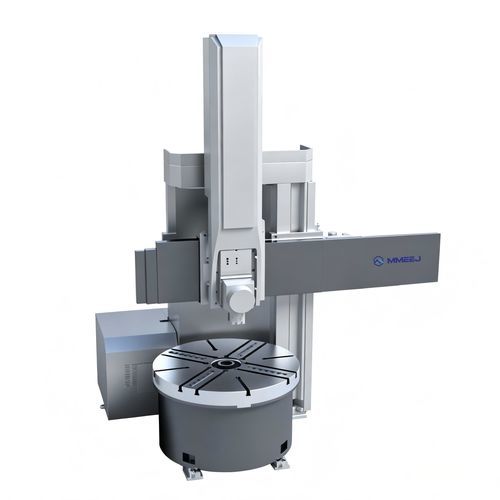

传统型车床 Dx H/W series立式单柱式12工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 传统型
- 卧式／立式
- 立式
- 结构
- 单柱式
- 工具数量
- 12工具
- 应用
- 用于金属
- 性能
- 高刚性, 大容量
- 直径
720 mm, 1,000 mm, 1,400 mm, 1,800 mm
(28.35 in, 39.37 in, 55.12 in, 70.87 in)- 旋转速度
最多: 460 rpm
(2,890.265 rad.min-1)最少: 3.15 rpm
(19.792 rad.min-1)- 最大切割直径
800 mm, 1,250 mm, 1,600 mm, 2,000 mm
(31 in, 49 in, 63 in, 79 in)- 标准功率
15 kW, 22 kW, 30 kW, 37 kW
(20.4 hp, 29.9 hp, 40.8 hp, 50.3 hp)- 最大扭矩
3 Nm, 20 Nm, 25 Nm, 30 Nm
(2 ft.lb, 15 ft.lb, 18 ft.lb, 22 ft.lb)- 整体长度
2,660 mm, 2,770 mm, 4,110 mm, 4,200 mm
(105 in, 109 in, 162 in, 165 in)- 整体宽度
2,740 mm, 2,900 mm, 3,450 mm, 3,740 mm
(108 in, 114 in, 136 in, 147 in)- 总高度
3,550 mm, 3,850 mm, 3,950 mm, 4,150 mm
(140 in, 152 in, 156 in, 163 in)- 重量
最多: 16 t
(18 us ton)最少: 8 t
(9 us ton)
产品介绍
概述
技术参数表
型号：C578Dx H/W | C5112Dx H/W | C5116Dx H/W | C5120Dx H/W
最大车削直径：φ800 | φ1250 | φ1600 | φ2000
最大工件高度（H=100）：6 mm | 10/14 mm | 10/14/16 mm | 10/14/16 mm
最大工件重量：2 t | 3.2/5 t | 5/8 t | 8 t
工作台直径：720 mm | 1000 mm | 1400 mm | 1800 mm
工作台转速 / 档位：15–460 转/分（16 无级） | 6.3–200 转/分（16 无级） | 5–160 转/分（16 无级） | 3.15–100 转/分（16 无级）
最大工作台转矩：3.2 Nm | 20 Nm | 25 Nm | 30 Nm
横梁行程：/ | 650/1000 mm | 650/1000/1200 mm | 650/1000/1200 mm
横梁升降速度：/ | 660 mm/min | 660 mm/min | 660 mm/min
横梁升降电机功率：/ | 2.2 kW | 2.2 kW | 2.2 kW
垂直刀架水平行程：710 mm | 700 mm | 915 mm | (-10–1200) mm
垂直刀架垂直行程（滑枕行程）：600 mm | 650/800 mm | 800/900 mm（五角刀塔）/1000 mm（方/八角滑枕） | 800/900 mm（五角刀塔）/1000 mm（方/八角滑枕）
垂直刀架回转角度：±30°（所有型号）
侧向刀架水平行程：/ | 500 mm | 630 mm | /
侧向刀架垂直行程：/ | 900 mm | 900 mm | /
侧向刀架最大车削直径：/ | φ1100 | φ1400 | /
刀架进给范围：0.8–86 转/分（所有型号）
刀架最大切削力：3.2 KN | 17.5 KN | 25 KN | 25 KN
刀架快速进给速度：1800 mm/min（所有型号）
刀架进给档位：12 档（所有型号）
进给电机功率：1.3/1.7 | 1.3/1.8 | 1.3/1.8 | 1.3/1.8 (kW)
主电机功率：15 kW | 22 kW | 30 kW | 37 kW
刀柄截面：30×40 mm（所有型号）
工作台导轨型式：滚动导轨（C578Dx/C5112Dx）— 滑动/滚动导轨（C5116Dx）— 滑动导轨（C5120Dx）
滑枕类型：五角滑枕 / 方形滑枕 / 八角滑枕，视型号而定
整机重量（约）：8 t | 8.5/9.5 t | 12.7/13.5/13.8 t | 16 t
外形尺寸（长×宽×高）：4200×2900×3850 mm | 可选配置尺寸：2660×2740×3550 / 2660×2740×3950 / 2660×3740×4150 | 2770×3450×3400 / 2770×3450×3900 | 4110×2900×3700 mm
可选项：防护装置、冷却系统、排屑系统、数显（DRO）、PLC 控制、液压卡盘
技术规格
- 机床结构：单立柱立式车床 D 系列，型号 C578Dx H/W、C5112Dx H/W、C5116Dx H/W、C5120Dx H/W
- 机床材料：HT250–HT300 灰口铸铁，经时效和去应力处理，刚性高、变形小
- 主轴与滑枕材料：QT600 球墨（延性）铸铁
- 材料硬度与工艺：材料硬度 ≥ HB180；粗加工 → 二次时效 → 精加工
- 精度处理：接触面手工刮研；横梁凸度校正；刀架滑道采用 PTFE 软条以降低摩擦
- 齿轮：锻造、淬火、研磨齿轮（40Cr / 45 钢），配研磨垫片/垫片以保证装配精度
- 滚珠丝杠：国产品牌（NJGR / Hanjiang），直径 φ63 mm
技术参数表
型号：C578Dx H/W | C5112Dx H/W | C5116Dx H/W | C5120Dx H/W
最大车削直径：φ800 | φ1250 | φ1600 | φ2000
最大工件高度（H=100）：6 mm | 10/14 mm | 10/14/16 mm | 10/14/16 mm
最大工件重量：2 t | 3.2/5 t | 5/8 t | 8 t
工作台直径：720 mm | 1000 mm | 1400 mm | 1800 mm
工作台转速 / 档位：15–460 转/分（16 无级） | 6.3–200 转/分（16 无级） | 5–160 转/分（16 无级） | 3.15–100 转/分（16 无级）
最大工作台转矩：3.2 Nm | 20 Nm | 25 Nm | 30 Nm
横梁行程：/ | 650/1000 mm | 650/1000/1200 mm | 650/1000/1200 mm
横梁升降速度：/ | 660 mm/min | 660 mm/min | 660 mm/min
横梁升降电机功率：/ | 2.2 kW | 2.2 kW | 2.2 kW
垂直刀架水平行程：710 mm | 700 mm | 915 mm | (-10–1200) mm
垂直刀架垂直行程（滑枕行程）：600 mm | 650/800 mm | 800/900 mm（五角刀塔）/1000 mm（方/八角滑枕） | 800/900 mm（五角刀塔）/1000 mm（方/八角滑枕）
垂直刀架回转角度：±30°（所有型号）
侧向刀架水平行程：/ | 500 mm | 630 mm | /
侧向刀架垂直行程：/ | 900 mm | 900 mm | /
侧向刀架最大车削直径：/ | φ1100 | φ1400 | /
刀架进给范围：0.8–86 转/分（所有型号）
刀架最大切削力：3.2 KN | 17.5 KN | 25 KN | 25 KN
刀架快速进给速度：1800 mm/min（所有型号）
刀架进给档位：12 档（所有型号）
进给电机功率：1.3/1.7 | 1.3/1.8 | 1.3/1.8 | 1.3/1.8 (kW)
主电机功率：15 kW | 22 kW | 30 kW | 37 kW
刀柄截面：30×40 mm（所有型号）
工作台导轨型式：滚动导轨（C578Dx/C5112Dx）— 滑动/滚动导轨（C5116Dx）— 滑动导轨（C5120Dx）
滑枕类型：五角滑枕 / 方形滑枕 / 八角滑枕，视型号而定
整机重量（约）：8 t | 8.5/9.5 t | 12.7/13.5/13.8 t | 16 t
外形尺寸（长×宽×高）：4200×2900×3850 mm | 可选配置尺寸：2660×2740×3550 / 2660×2740×3950 / 2660×3740×4150 | 2770×3450×3400 / 2770×3450×3900 | 4110×2900×3700 mm
可选项：防护装置、冷却系统、排屑系统、数显（DRO）、PLC 控制、液压卡盘
技术规格
- 系列名称：Standard Single Column D Series
- 可用型号：C578Dx H/W; C5112Dx H/W; C5116Dx H/W; C5120Dx H/W
- 基材：HT250–HT300 灰口铸铁（时效并去应力）；主轴与滑枕为 QT600 球墨铸铁
- 齿轮：40Cr / 45 钢的锻造、淬火与研磨齿轮，并配研磨垫片以保证装配精度
- 精密处理：接触面手工刮研，滑道采用 PTFE 软条以降低摩擦
- 滚珠丝杠：国内品牌（NJGR / Hanjiang），直径 φ63 mm
- 车削能力：根据型号，最大车削直径 φ800 至 φ2000
- 工作台尺寸：根据型号，工作台直径 720 mm 至 1800 mm
- 主电机功率范围：根据型号 15–37 kW
- 工件承载：根据型号支持 2 t 至 8 t 的工件
- 进给与位移：刀架进给 0.8–86 转/分，快速位移 1800 mm/min；12 档进给
- 可选配置：防护装置、冷却与排屑系统、DRO、PLC 控制、液压卡盘
