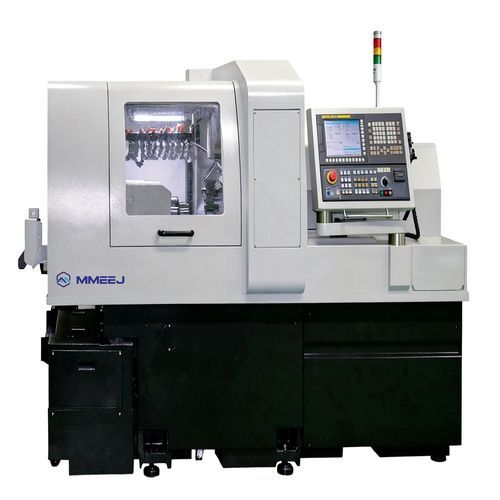

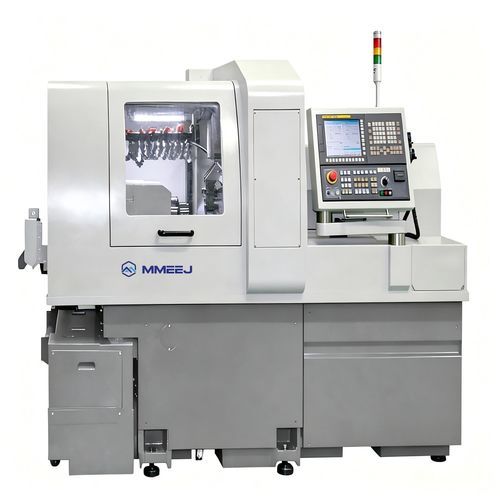

CNC数控瑞士车床 XDI series多机轴小型零件生产用于较长零件
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 主轴数量
- 多机轴
- 应用
- 用于较长零件, 小型零件生产, 复杂部件, 用于机轴加工
- 性能
- 高精度
- 组合功能
- 孔加工, 铣削, 攻丝
- 直径
26 mm, 32 mm
(1.02 in, 1.26 in)- 旋转速度
6,500 rpm, 8,000 rpm
(40,840.704 rad.min-1, 50,265.482 rad.min-1)- 标准功率
2.2 kW, 5.5 kW
(3 hp, 7.5 hp)- 重量
6,300 kg
(13,889 lb)
产品介绍
产品概述:
XDI 系列为瑞士式复合车铣床，可在一次装夹中完成车削、铣削、钻孔、攻丝、分度等多种加工工序。主轴靠近刀具进给，能减少细长轴的变形并提高尺寸精度，适用于小型、复杂且长径比高的精密零件的大批量加工。
适用范围:
主要参数:
选项与配置:
XDI 系列为瑞士式复合车铣床，可在一次装夹中完成车削、铣削、钻孔、攻丝、分度等多种加工工序。主轴靠近刀具进给，能减少细长轴的变形并提高尺寸精度，适用于小型、复杂且长径比高的精密零件的大批量加工。
适用范围:
- 用于汽车、电子和五金的轴类及细长零件
- 医用部件及不规则形状的精密零件
- 需多工序加工的小型零件的批量生产
主要参数:
- 型号: XDI 26 和 XDI 32（XDI 系列）
- 数控系统: Fanuc-31iB
- 最大加工直径: Ø26 mm（XDI 26）/ Ø32 mm（XDI 32）
- Z1 行程: 350 mm（H）/ 100 mm（N）
- 主轴转速: 8,000 rpm（XDI 26）/ 6,500 rpm（XDI 32）
- 主/副主轴电机: 2.2/5.5 kW（视配置而定）
- 车削刀位: □16 mm × 7（4+3）
- 前端刀架: ER16M × 4（前4 / 后7）
- 横向钻刀: ER16 × 7（4+3），6,000 rpm；电机 1.0 kW（XDI 26）/ 2.2 kW（XDI 32）
- B 轴横向: ER16 × 4（前4 / 后4），6,000 rpm
- 后部刀具: ER16 × 9（固定3 + 动力6），可选配置（动力6 + 横向3 + 车削2）
- 副主轴转速: 8,000 rpm（XDI 26）/ 6,500 rpm（XDI 32）；副主轴电机: 2.2/5.5 kW
- 机床外形尺寸（L×W×H）: 2,910 × 1,710 × 2,010 mm；重量: 6,300 kg
- 功率消耗: 13.5 KVA（10.8 kW）或 16.2 KVA（13 kW），视配置而定
- 气体流量: 120–150 L/min
选项与配置:
- 可选双主轴或后主轴，实现前后同时加工以缩短循环时间
- 可选动力刀、横向刀及多种车削/横向组合以实现灵活刀具布局
- 可根据生产需求选择电机与主轴配置
