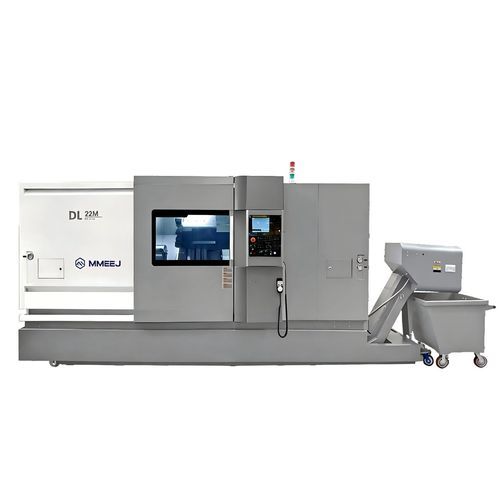

CNC数控车床 DL-M series

卧式斜凳A2-8

产品介绍：
DL-M 系列斜床身数控车床采用国际先进技术研发制造。主机床身为整体铸造，床鞍导轨以45°倾斜布置以提高刚性。控制系统采用 FANUC 0i-TFPLUS（或同级别系统），轴向采用交流伺服驱动，操作便捷、性能可靠。可对轴类和盘类零件进行车削、钻孔和铣削等加工，广泛应用于汽车零件、模具、轴承和煤矿机械制造等行业。零件可在一次装夹中完成车削、镗孔、钻孔、扩孔等多道工序。

产品特点：

• 45°倾斜床身导轨布局，提高机床刚性
• 12位刀塔，可选：12T 液压刀塔或 12T 动力刀塔
• 大容量、高刚性的滑动导轨
• 模块化设计，多种配置可选
• 控制：FANUC 0i-TFPLUS（或同级系统）
• 轴向交流伺服驱动，实现精准轴控

加工范围：
床上最大回转直径：φ520 – φ900；最大加工长度：1000 mm – 3000 mm，视型号而定。

DL 系列 - 技术参数表（按型号）：
产品型号 | 单位 | DL-25M | DL-25MH | DL-32M | DL-32MH | DL-40M | DL-40MH
床上最大回转直径 | mm | φ520 | (—) | φ680 | (—) | φ900 | (—)
最大车削直径（轴/盘） | mm | φ310/φ520 | φ310/φ500 | φ440/φ630 | φ440/φ590 | φ660/φ800 | φ660/φ760
最大车削长度 | mm | 1000/1500 | 1000/1500 | 1000/1500/2000/3000 | 950/1450/1950/2950 | 1000/1500/2000/3000 | 950/1450/1950/2950
卡盘尺寸 | inch | 10 | 10 | 15 | 15 | 15 | 15
主轴端面型式 | ( — ) | A2-8 | A2-8 | A2-11 | A2-11 | A2-11 | A2-11
主轴转速范围 | rpm | 3500 | 3500 | 2000 | 2000 | 1500 | 1500
主轴孔径 | mm | φ87 | φ87 | φ100 | φ100 | φ132 | φ132
最大通轴能力（采用通孔液压卡盘） | mm | φ74 | φ74 | φ80 | φ80 | φ80 | φ80
主轴电机功率 | kW | 15/18.5 | 18.5/22 | 22/30 | 22/30 | 22/30 | 22/30
X 轴最大行程 | mm | 260 | 260 | 375 | 375 | 435 | 435
Z 轴最大行程 | mm | 1040/1600 | 1040/1600 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020
X/Z 轴快速移动速度 | m/min | 12/12 | 12/12 | 12/16 | 12/16 | 12/16 | 12/16
刀塔类型及刀数 | ( — ) | 12T 液压式 | 12T 动力刀塔 | 12T 液压式 | 12T 动力刀塔 | 12T 液压式 | 12T 动力刀塔
刀杆尺寸 | mm | 25×25 | 25×25 | 32×25 | 32×25 | 32×25 | 32×25
索引时间（相邻/最远） | s | 0.8/2.5 | 0.8/2.5 | 0.94/1.33 | 0.94/1.33 | 1.2/4.0 | 1.2/4.0
尾座套管直径 | mm | φ100 | φ100 | φ160 | φ160 | φ160 | φ160
尾座套管行程 | mm | 139 | 139 | 180 | 180 | 180 | 180

规格 / 技术参数：

• 系列：DL-M（DL-25M、DL-25MH、DL-32M、DL-32MH、DL-40M、DL-40MH）
• 床身：一体铸造，45° 倾斜导轨以提高刚性
• 控制系统：FANUC 0i-TFPLUS 或同级别
• 传动：轴向交流伺服驱动，保证轴控可靠
• 刀塔：12 位（可选液压或动力刀塔）
• 床上最大回转直径：根据型号为 520 / 680 / 900 mm
• 最大车削直径（轴/盘）：根据型号可达 φ760–φ800
• 车削长度选项：1000、1500、2000、3000 mm（视型号而定）
• 卡盘尺寸：10"（DL-25 系列），15"（DL-32 / DL-40 系列）
• 主轴端面：A2-8（DL-25），A2-11（DL-32 / DL-40）
• 主轴转速：根据型号分别为 3500 / 2000 / 1500 rpm
• 主轴孔径：φ87 / φ100 / φ132（视型号）
• 最大通轴能力：通孔液压卡盘可达 φ80 mm
• 主轴功率：根据配置为 15–30 kW
• X 轴行程：260–435 mm（视型号）
• Z 轴行程：1020 / 1520 / 2020 / 3020 / 1040 / 1600 mm 等配置
• 快速移动：X 12 m/min，Z 12–16 m/min
• 刀杆尺寸：25×25 mm（DL-25）、32×25 mm（DL-32 / DL-40）
• 尾座：φ100 / 139 mm（DL-25）、φ160 / 180 mm（DL-32 / DL-40）
• 典型应用：汽车零件、模具、轴承、矿山机械 — 适用于需要在一次夹持中完成多道工序的轴类和盘类零件加工
