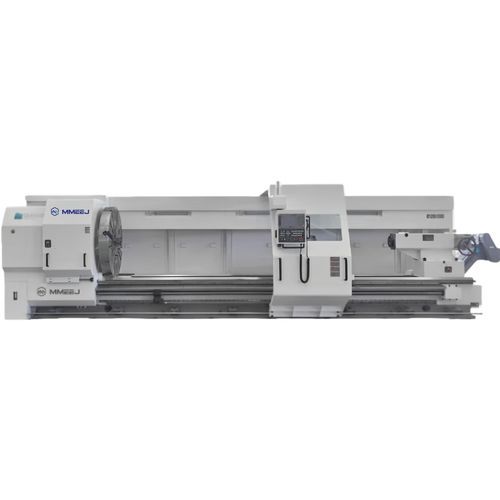

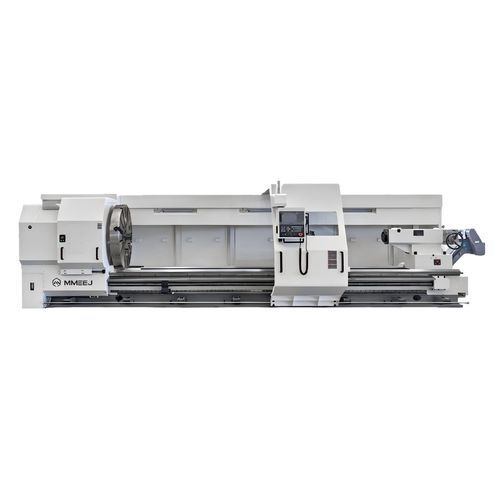

CNC数控车床 CKA-M series卧式双轴平台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 平台式
- 传动系统
- 电机伺服
- 应用
- 用于机轴加工, 复杂部件
- 性能
- 高精度
- 组合功能
- 开槽
- 直径
630 mm, 880 mm, 1,000 mm, 1,250 mm
(24.8 in, 34.65 in, 39.37 in, 49.21 in)- 旋转速度
最多: 500 rpm
(3,141.593 rad.min-1)最少: 2 rpm
(12.566 rad.min-1)- 零件长度
最多: 6,000 mm
(236 in)最少: 1,500 mm
(59 in)- 最大切割直径
1,000 mm, 1,250 mm
(39 in, 49 in)- 行程X
520 mm, 640 mm
(20 in, 25 in)- Z轴
最多: 5,870 mm
(231 in)最少: 1,370 mm
(54 in)- 快进X
0 m/min, 6 m/min
(0 ft/s)- 快进Z
0 m/s, 8 m/s
(0 ft/s)- 标准功率
22 kW, 26 kW
(29.9 hp, 35.4 hp)- 整体长度
6,320 mm, 6,820 mm, 7,820 mm, 8,820 mm, 9,820 mm
(249 in, 269 in, 308 in, 347 in, 387 in)- 整体宽度
2,300 mm, 2,520 mm
(91 in, 99 in)- 总高度
1,500 mm, 2,000 mm, 3,000 mm, 5,000 mm, 6,000 mm
(59 in, 79 in, 118 in, 197 in, 236 in)- 重量
最多: 19 t
(21 us ton)最少: 14 t
(15 us ton)
产品介绍
产品简介：
CKA-M系列为Z轴和X轴控制的平床卧式数控车床。可自动完成大型轴类与盘类零件的切削加工：内外圆柱面、锥面、弧面、端面、槽加工、倒角及各类螺纹（公制、英制、端面、锥形）加工。配备FANUC或Siemens等知名品牌的数控系统，支持重复加工周期，适用于大批量生产及复杂高精度零件的加工。
加工范围：
床身回转直径：Ø1000 / Ø1250 mm（CKA61100M / CKA61125M）。工件长度规格：1500、2000、3000、4000、5000、6000 mm。最大切削长度随所选工件长度而定。
主要技术参数（CKA-M系列）：
CKA-M系列为Z轴和X轴控制的平床卧式数控车床。可自动完成大型轴类与盘类零件的切削加工：内外圆柱面、锥面、弧面、端面、槽加工、倒角及各类螺纹（公制、英制、端面、锥形）加工。配备FANUC或Siemens等知名品牌的数控系统，支持重复加工周期，适用于大批量生产及复杂高精度零件的加工。
加工范围：
床身回转直径：Ø1000 / Ø1250 mm（CKA61100M / CKA61125M）。工件长度规格：1500、2000、3000、4000、5000、6000 mm。最大切削长度随所选工件长度而定。
主要技术参数（CKA-M系列）：
- 型号：CKA61100M、CKA61125M
- 床身上最大回转直径：Ø1000 / Ø1250 mm
- 横滑板上最大回转直径：Ø630 / Ø880 mm
- 最大车削直径：Ø1000 / Ø1250 mm
- 主轴中心高度：500 / 625 mm
- 主电机（伺服）：22/26 kW（FANUC）
- 卡盘尺寸：Ø1000 / Ø1250 mm
- 主轴通孔：Ø130 mm；主轴前端锥度：Ø140 mm 1:20；主轴鼻端：A2-15
- 主轴转速范围：2–500 rpm（低速 2–87、中速 5–201、高速 11–500）
- 尾座套筒：Ø200 mm，行程 300 mm，锥度 MT.No.6
- X/Z轴行程：X 520 / 640 mm；Z：1370、1870、2870、3870、4870、5870 mm
- X/Z轴快速进给：6/8 m/min（1500–4000规格）、5 m/min（5000–6000规格）
- 刀具刀柄尺寸（垂直4位）：40×40 mm
- X/Z轴定位精度：0.021/0.026 mm（1500/2000），0.030 mm（3000–6000）
- X/Z轴重复定位精度：0.008/0.014 mm（1500/2000），0.014 mm（≥2000以2000 mm测量）
- 机床尺寸与重量随型号和长度不同（详见技术选项）
