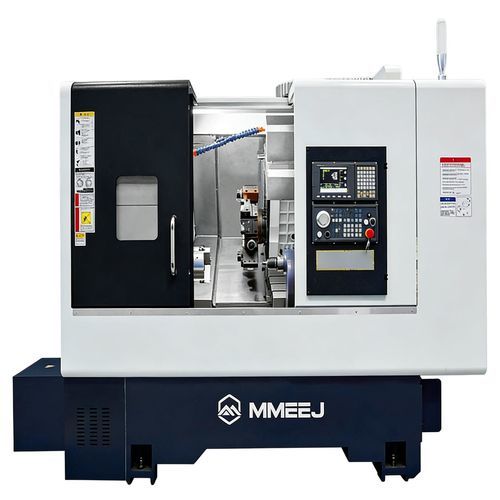

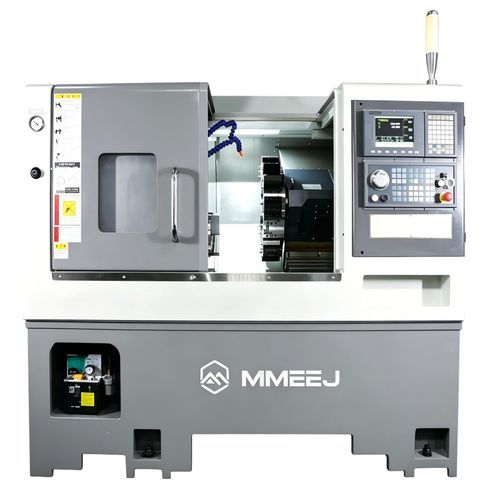

数控车削铣削中心 CTXY series卧式3轴滚筒
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 3轴
- 其他特性
- 转塔式, 高刚性, 用于小型工件
- 直径
700 mm
(27.56 in)- X轴
200 mm
(7.87 in)- Y轴
最少: -45 mm
(-1.77 in)最多: 90 mm
(3.54 in)- Z轴
550 mm
(21.65 in)- 主轴功率
11 kW, 18.5 kW
(14.96 hp, 25.15 hp)- 旋转速度
3,000 rpm, 3,500 rpm, 5,000 rpm
(18,849.556 rad.min-1, 21,991.149 rad.min-1, 31,415.927 rad.min-1)
产品介绍
机器描述：1.一体化铸造高刚性床身，抗震阻尼大，变形小。 2.30°斜床身设计，方便操作人员安装和拆卸工件，易于排屑。 3.伺服动力刀塔，换刀速度快。 4.全防护内部保护，有效隔离加工区域，防油、防水、防尘效果更好。可编程尾座，具有快进和慢进功能 6.具有车削和铣削功能 7.客户提供的图像可与机床匹配 8.提供可加工零件的图像 。
技术数据（表）：技术参数：Série/Modèles：CTXY 系列（CTXY46、CTXY52、CTXY72）。 类型： 床身：集成式铸造高刚性床身，30° 斜床身设计便于装载/卸载和排屑。 控制选项：标配 SYNTEC 22TB；可选 FANUC Oi-TFPLUS 或 SIEMENS 828D：700 mm；最大加工直径（圆盘）：350 mm；最大加工长度：2.5 mm：350 mm；最大加工长度：520 mm： 主轴：锥度 A2-5 / A2-6 / A2-8（取决于型号）；主轴电机 11 kW；主轴驱动 18.5 kW。 最高主轴转速：5000 / 3500 / 3000 rpm（型号）。 刀塔：伺服动力刀塔，12 刀位，刀架对角线 12/370，换刀时间 ~2 秒。 尾座：可编程，MT5 锥度，行程 500 毫米。 导轨：滚柱导轨；XY/Z 螺杆 32 毫米；导轨宽度 35 毫米：X/Z 25 米/分钟；Y 10 米/分钟。 定位精度：X/Y/Z 重复精度 0.006 毫米；主轴头跳动 2 毫米。 主刀：2×ER32 AL/RL，主刀头电机 2.9 千瓦，转速 4000 转/分钟，最大钻孔直径 16 毫米，最大丝锥 M12x1.75P 。
---
