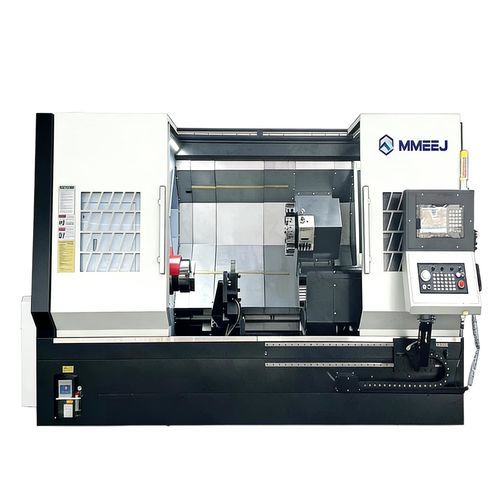

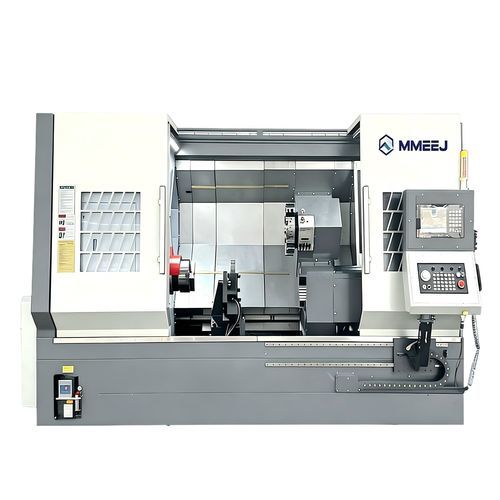

CNC数控车床 TCK series卧式3轴倾斜台面式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 3轴
- 结构
- 倾斜台面式
- 主轴头
- A2-8, A2-11
- 工具数量
- 12工具
- 应用
- 用于重型加工, 用于大型工件, 大直径零件, 用于机轴加工, 航空航天用途
- 直径
780 mm, 850 mm
(30.71 in, 33.46 in)- 零件长度
6,060 mm
(239 in)- 最大切割直径
900 mm
(35 in)- 舵机通道
75 mm, 90 mm, 120 mm, 166 mm, 220 mm
(3 in, 4 in, 5 in, 7 in, 9 in)- 行程X
350 mm
(14 in)- Z轴
最多: 5,000 mm
(197 in)最少: 1,000 mm
(39 in)- 快进X
16 mm/min
(0 in/s)- 快进Z
16 mm/min
(0 in/s)- 标准功率
22 kW, 30 kW
(29.9 hp, 40.8 hp)
产品介绍
产品概述：
TCK系列为卧式重载车铣一体车床，面向大口径管件与轴类工件的车铣加工。支持从2轴到Y轴的加工能力，可实现大直径工件一次装夹完成，提高加工效率。
加工范围：
最大车削直径：900 mm；最大车削长度：6060 mm。斜床身结构有利于稳定性与排屑。
主要参数：
典型应用：
配置与选项：
订购与支持：
可根据加工要求提供定制配置。请指明主轴、卡盘、Z轴长度及控制选项以便获取方案与报价。
TCK系列为卧式重载车铣一体车床，面向大口径管件与轴类工件的车铣加工。支持从2轴到Y轴的加工能力，可实现大直径工件一次装夹完成，提高加工效率。
加工范围：
最大车削直径：900 mm；最大车削长度：6060 mm。斜床身结构有利于稳定性与排屑。
主要参数：
- 床鞍上回转直径：φ780 / φ850 mm（视型号而定）
- 刀架上回转直径：φ500 / φ630 mm（视型号而定）
- 卡盘尺寸：12 / 15 / 18 / 21 / 24 英寸
- 行程：X 350 mm；Y ±75 mm；Z 可选 1000 / 1500 / 2000 / 3000 / 4000 / 5000 mm
- 快速移动速度：X 16 mm/min；Y 10 mm/min；Z 16 mm/min
- 主轴：电机22 kW（可选30 kW）；主轴传动比1:3（可选1:8齿轮箱）
- 主轴通孔／轴承规格：φ88 / φ105 / φ132 / φ181 / φ220（视型号而定）
- 刀塔：12工位；外径刀具 32×32 mm；最大镗杆 50 mm；换位时间 0.5 s
- 旋转刀具：BMT65，最高4000 rpm；电机 5.5 / 7.5 kW
- 尾座：行程可达5100 mm（视型号）；套筒直径150 / 160 mm；套筒行程180 mm；锥度 MT5 / MT6
典型应用：
- 油气管线部件与大直径管件
- 工程机械用法兰与大型轴类零件
- 液压件、航空航天及船舶零件
配置与选项：
- 多种Z轴长度与尾座配置可选
- 卡盘尺寸与主轴通孔规格可选
- 可选主轴齿轮箱与更高功率电机
- 刀塔与旋转刀具的功率/转速变体
订购与支持：
可根据加工要求提供定制配置。请指明主轴、卡盘、Z轴长度及控制选项以便获取方案与报价。
