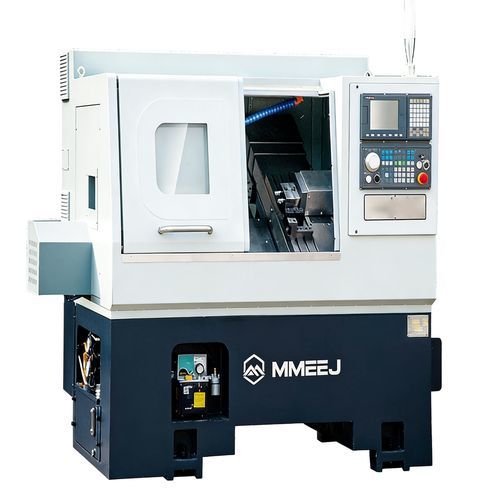

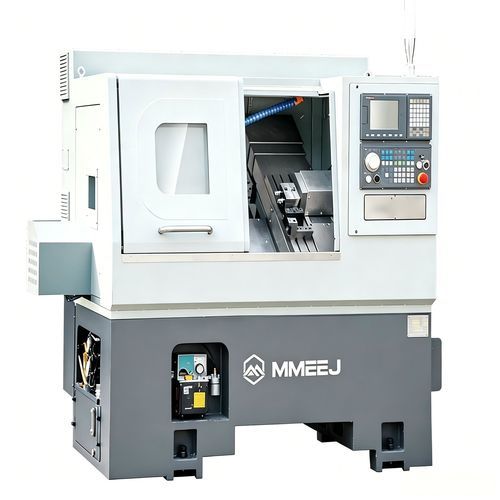

数控车削铣削中心 HX series卧式双轴XZ
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 双轴, XZ
- 结构
- 机轴式
- 其他特性
- 高刚性, 用于钢筋加工
- 直径
400 mm
(15.75 in)- X轴
800 mm
(31.5 in)- Z轴
250 mm
(9.84 in)- 主轴功率
5.5 kW, 11 kW, 18.5 kW
(7.48 hp, 14.96 hp, 25.15 hp)- 旋转速度
3,500 rpm, 4,000 rpm, 5,000 rpm
(21,991.149 rad.min-1, 25,132.741 rad.min-1, 31,415.927 rad.min-1)
产品介绍
机床描述:
一体铸造高刚性床身，具有较大阻尼以抑制振动并降低变形。
30°倾斜床身设计，便于上下料和切屑排出。
进给快速，适合高效率加工。
T形排刀台可节省换刀时间，支持多种复合刀具；侧切动力刀具可选。
主要技术参数（摘要）:
特性 / 规格:
一体铸造高刚性床身，具有较大阻尼以抑制振动并降低变形。
30°倾斜床身设计，便于上下料和切屑排出。
进给快速，适合高效率加工。
T形排刀台可节省换刀时间，支持多种复合刀具；侧切动力刀具可选。
主要技术参数（摘要）:
- 型号：HX36、HX46、HX52
- 控制系统（标准/可选）：SYNTEC 22TA / （FANUC Oi-TF PLUS、SIEMENS 828D）
- 最大回转直径：400 mm；最大加工直径：380 mm；最大加工长度：350 mm
- X / Z 行程：800 mm / 250 mm；X/Z 快速移动：25 m/min
- 主轴锥度：A2-4（HX36）、A2-5（HX46）、A2-6（HX52）
- 液压卡盘：5 英寸；主轴通孔/棒料通过直径：HX36 43 / 35 mm；HX46 56 / 45 mm；HX52 62 / 51 mm
- 主轴类型与功率：HX36 机械 5.5 kW；HX46 电动 11 kW；HX52 电动 11 kW
- 主轴最高转速：HX36 4000 rpm；HX46 5000 rpm；HX52 3500 rpm
- X/Z 定位精度：0.01 mm；重复定位精度：0.006 mm；主轴端面跳动：0.003 mm
特性 / 规格:
- 商业名称：Turn & Mill Lathe（排刀式车铣复合机）
- 品牌：MMEEJ
- 可用型号：HX36、HX46、HX52
- 导轨 / 丝杠：滚珠丝杠；X/Z 丝杠直径 32/32 mm；导轨宽度 35/35 mm
- 主轴扭矩：HX36 26.3 Nm；HX46 37 Nm；HX52 90 Nm
- 主轴驱动功率：HX36 11；HX46 18.5；HX52 18.5（如提供）
- X/Z 轴电机：各 1.3 kW
- 应用：用于工业批量生产中小型零件的精密车削与铣削
