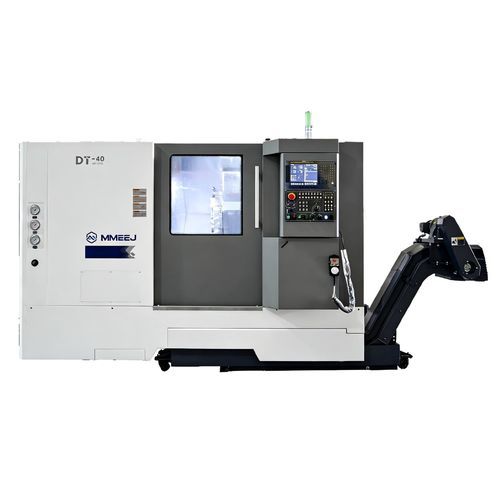

CNC数控车床 DT series卧式斜凳A2-6
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 结构
- 斜凳
- 主轴头
- A2-8, A2-6, A2-5
- 工具数量
- 12工具
- 传动系统
- 电机伺服
- 应用
- 用于机轴加工, 用于钢筋加工
- 性能
- 高刚性
- 组合功能
- 铣削, 镗孔, 孔加工
- 直径
480 mm, 580 mm, 680 mm
(18.9 in, 22.83 in, 26.77 in)- 旋转速度
3,500 rpm, 4,500 rpm, 5,000 rpm
(21,991.149 rad.min-1, 28,274.334 rad.min-1, 31,415.927 rad.min-1)- 零件长度
最多: 1,025 mm
(40 in)最少: 300 mm
(12 in)- 最大切割直径
最多: 500 mm
(20 in)最少: 280 mm
(11 in)- 舵机通道
45 mm, 51 mm, 73 mm
(2 in, 2 in, 3 in)- 行程X
155 mm, 215 mm, 225 mm, 265 mm
(6 in, 8 in, 9 in, 10 in)- Z轴
最多: 1,405 mm
(55 in)最少: 300 mm
(12 in)- 快进X
30 m/min
- 快进Z
30 m/min
- 标准功率
7.5 kW, 11 kW, 15 kW, 18.5 kW
(10.2 hp, 15 hp, 20.4 hp, 25.2 hp)
产品介绍
产品概述：
DT 系列斜床身数控车床采用一体铸造床身和 45° 倾斜导轨，具备高刚性。配备 FANUC 0i-TFPLUS（或同等）控制系统和交流伺服驱动，可在一次装夹中完成轴类与盘类零件的多工序加工。
加工范围：
技术特性：
加工能力：
应用与行业：
可选项与备注：
DT 系列斜床身数控车床采用一体铸造床身和 45° 倾斜导轨，具备高刚性。配备 FANUC 0i-TFPLUS（或同等）控制系统和交流伺服驱动，可在一次装夹中完成轴类与盘类零件的多工序加工。
加工范围：
- 床身回转直径：Ø480 mm — Ø680 mm（视型号而定）
- 最大车削直径（轴/盘）：根据型号可达 Ø500 mm
- 最大车削长度：300 mm — 1100 mm（视型号）
- 主轴转速：部分型号可达 5,000 rpm
技术特性：
- 系列：DT（DT-30、DT-30H、DT-40、DT-40H、DT-40HY、DT-40Plus、DT-50、DT-50H）
- 床身：一体铸造斜床身，45° 倾斜导轨
- 控制与驱动：FANUC 0i-TFPLUS（或同等），交流伺服
- 主轴：可选 A2-5 / A2-6 / A2-8 主轴鼻；部分型号主轴通孔可达 φ87 mm
- 卡盘尺寸：根据型号为 6"–10"；可选通孔液压卡盘
- 主轴电机功率：典型为 7.5–18.5 kW，视型号而定
- 刀塔：12 位置液压或伺服刀塔；部分型号支持动力刀具
- 轴行程与快速移动：X/Z 快移典型为 30/30 m/min；X、Z 行程随型号不同
- 尾座轴芯行程：根据型号为 140–300 mm
加工能力：
- 多工序能力：可在一次装夹中完成车削、钻孔、镗孔、铰孔和铣削等加工
- 适用于轴类、盘类及棒料加工（通孔卡盘时棒料最大直径可达 Ø73 mm）
- 可配置动力刀具、Duplomatic/延长 Z 等高产能选项
应用与行业：
- 汽车零部件制造
- 模具与工装生产
- 轴承及回转件加工
- 采矿机械与重型设备零件
可选项与备注：
- 控制系统选项：FANUC 或同等国际系统
- 主轴变体：电主轴及更大通孔选择
- 刀具选项：动力刀具、VDI 接口、长件用双工/延长 Z 版本
- 请提供零件图纸和生产要求，以便确认最优型号与配置
