传统型车床 CDS series
卧式双轴大直径零件

传统型车床 - CDS series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 卧式 / 双轴 / 大直径零件
传统型车床 - CDS series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 卧式 / 双轴 / 大直径零件
传统型车床 - CDS series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 卧式 / 双轴 / 大直径零件 - 图像 - 2
传统型车床 - CDS series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 卧式 / 双轴 / 大直径零件 - 图像 - 3
传统型车床 - CDS series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 卧式 / 双轴 / 大直径零件 - 图像 - 4
传统型车床 - CDS series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 卧式 / 双轴 / 大直径零件 - 图像 - 5
传统型车床 - CDS series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 卧式 / 双轴 / 大直径零件 - 图像 - 6
添加到我的收藏夹
添加到产品对比表

产品规格型号

操控类型
传统型
卧式/立式
卧式
轴数量
双轴
应用
大直径零件
组合功能
孔加工
直径

最多: 870 mm
(34.25 in)

最少: 290 mm
(11.42 in)

旋转速度

最多: 2,000 rpm
(12,566.371 rad.min-1)

最少: 26 rpm
(163.363 rad.min-1)

零件长度

1,000 mm, 1,500 mm, 2,000 mm, 3,000 mm
(39 in, 59 in, 79 in, 118 in)

最大切割长度

950 mm, 1,450 mm, 1,950 mm, 2,950 mm
(37 in, 57 in, 77 in, 116 in)

标准功率

7.5 kW
(10.2 hp)

最大扭矩

1,100 Nm
(811 ft.lb)

产品介绍

产品概述:

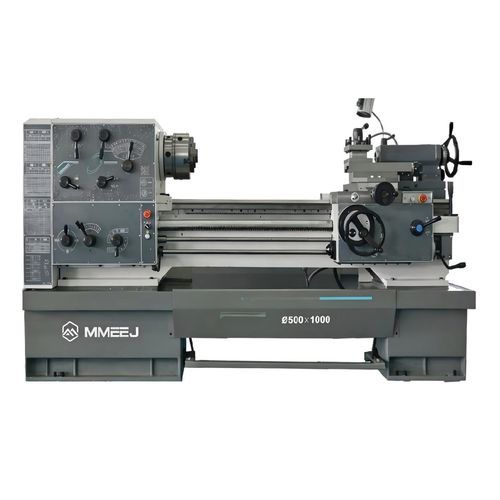

CDS 系列卧式车床用于工件轴类和零件的内外圆柱面、端面及圆锥面车削。可选型号:CDS6150B、CDS6250B、CDS6166B、CDS6266B、CDS6150C、CDS6250C、CDS6166C、CDS6266C,适用于中大型工件。

加工范围:
床鞍上最大回转直径:φ500 或 φ660 mm(视型号而定)。横滑板上最大回转直径:φ290 或 φ440 mm。镗口(间隙)回转直径与间隙长度随型号变化(适用时可达 φ870)。最大工件长度:1000 / 1500 / 2000 / 3000 mm。最大切削长度:950 / 1450 / 1950 / 2950 mm。

技术规格:
  • 系列:CDS(如上型号)
  • 主轴端部:D8
  • 主轴通孔:φ82 mm(B 型)或 φ105 mm(C 型)
  • 卡盘尺寸:φ250 mm 或 φ315 mm(视型号)
  • 主轴通孔锥度:90 mm / 1:20(B 型)或 110 mm / 1:20(C 型)
  • 最大主轴扭矩:1100 Nm
  • 主轴转速范围:26–2000 rpm(B 型,16 档)或 26–1700 rpm(C 型,16 档)
  • 主轴中心高:250 mm(B 型)或 325 mm(C 型)
  • 主轴电机功率:7.5 kW(10 HP)
  • 尾座套筒直径:φ75 mm,行程 150 mm,锥度 No.5MT


加工能力:
  • 内外圆柱面、端面和圆锥面的车削
  • 带鞍座的型号可用于大直径或不规则工件
  • 可按需提供公制或英制导螺杆;可进行公制、英制、模数及径向齿距的切螺纹
  • 附加加工:钻孔、铰孔及油槽加工


选配与订购:
  • 公制或英制导螺杆及特定螺距可按要求配置
  • 根据主轴通孔与回转直径要求选择 B 或 C 系列;贯通件可选镗口(gap)型号
  • 请提供工件图纸和加工要求以便配置建议与报价
