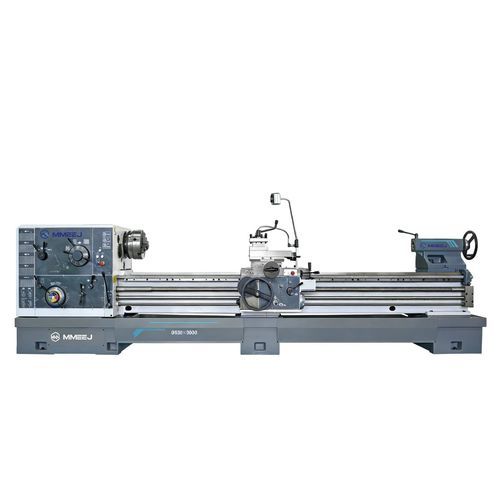

传统型车床 CW-E series卧式小型零件生产用于金属
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 传统型
- 卧式／立式
- 卧式
- 应用
- 用于金属, 小型零件生产
- 组合功能
- 孔加工, 开槽
- 直径
最多: 1,230 mm
(48.43 in)最少: 350 mm
(13.78 in)- 零件长度
最多: 6,000 mm
(236 in)最少: 1,000 mm
(39 in)- 最大切割长度
最多: 6,000 mm
(236 in)最少: 1,000 mm
(39 in)- 标准功率
11 kW, 15 kW
(15 hp, 20.4 hp)- 最大扭矩
2,400 Nm
(1,770 ft.lb)
产品介绍
产品概述
CW‑E 系列卧式车床用于加工内外圆柱面和锥面。典型加工包括端面车削、开槽、切断、钻孔及各种螺纹切削（公制、英制、模数和径节）。该系列提供多种配置以覆盖不同回转直径与加工长度，适用于小批量生产和维修车间。
应用与加工材料
能力范围
主轴与驱动
尾座
精度与表面粗糙度
技术规格（摘要）
CW‑E 系列卧式车床用于加工内外圆柱面和锥面。典型加工包括端面车削、开槽、切断、钻孔及各种螺纹切削（公制、英制、模数和径节）。该系列提供多种配置以覆盖不同回转直径与加工长度，适用于小批量生产和维修车间。
应用与加工材料
- 适用于加工钢、铸铁和有色金属
- 面向小批量生产、维护与修理车间设计
- 可执行常见螺纹切削及多种车削工序
能力范围
- 床面最大回转直径：φ630 / φ800 / φ1000
- 横滑座上最大回转直径：φ350 / φ480 / φ710
- 中间孔（Gap）最大回转直径：视配置可达 φ1230
- 中间孔长度（如适用）：350 mm
- 最大工件长度 / 最大切削长度选项：1000、1500、2000、3000、4000、5000、6000 mm
主轴与驱动
- 示例型号：CW6163E
- 主轴端面形式：C11 / D11
- 主轴通孔：φ100 (C11) / φ105 (D11)；可选 φ130
- 卡盘尺寸：φ315 mm
- 主轴锥度：Metric 120 (1:20)；φ130 通孔时可选 Metric 140 (1:20)
- 主轴转速范围：7.5 – 1000 rpm（18档）
- 主轴最大扭矩：2400（以制造商规格为准）
- 主轴中心高度：315 mm
- 主轴电机功率：11 kW（1460 rpm，50 Hz）；可选 15 kW
尾座
- 尾座套管直径：φ100 mm
- 尾座套管行程：250 mm
- 尾座套管锥度：No.6 MT
精度与表面粗糙度
- 典型加工精度：可达 IT7
- 典型表面粗糙度：可达 Ra1.6
技术规格（摘要）
- 系列：CW‑E series
- 典型型号：CW6163E
- 可根据应用需求配置回转直径与长度
- 主轴及通孔选项以支持不同夹持方式
- 适用于工业车间的各类车削任务
