链条吊索 Grade 80 QOF

4 点式钢合金

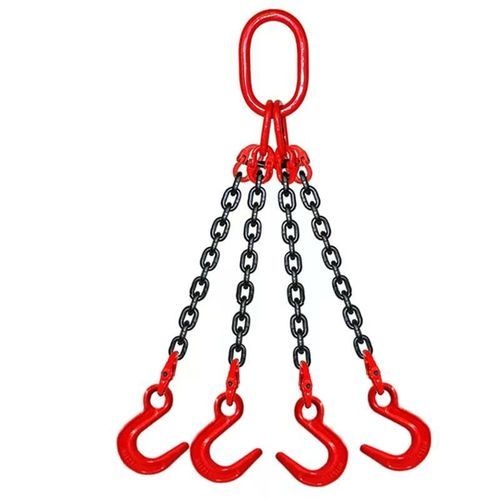

产品概述 80级QOF链条吊索是一种由淬火回火的80级合金钢链条及部件制成的四股起重组件。 该吊索顶部配有四腿椭圆形主环组件，底部配有80级锻造吊钩，适用于需要多个吊点和均衡载荷分布的重型起重作业。 主要特点

• 四腿式链条吊索结构，可提高载荷稳定性并实现均衡的载荷分布。
• 顶部组件：四腿椭圆形主链环组件。
• 底部配件：80级锻造吊钩（与80级起重系统兼容）。
• 采用淬火回火的80级合金钢链条及部件制造。
• 每条吊索均附有书面认证，且具备完全可追溯性（独立序列号和识别标签）。

产品配置代码

• Q = 四腿
• O = 四腿椭圆形主环组件
• F = 锻造吊钩

产品标识

• 识别标签上的独立序列号
• 链条规格
• 链条等级
• 吊带精确长度
• 工作负载极限 (WLL)

典型应用

• 重型机械搬运
• 结构钢吊装
• 预制混凝土安装
• 设备安装
• 采矿维护
• 工业物料搬运

标准、包装与最小起订量

• 名称：80级QOF链条吊索——四股式，顶部配四椭圆主链环，底部配锻造吊钩
• 最小起订量： 100 套
• 包装：纸箱 + 钢制托盘
• 制造标准：按照 EN 818-2、EN 1677-1、EN 1677-2、 EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077标准制造。
• 测试标准：最小设计系数为4:1。 每条吊索均经过承重测试、目视检查、尺寸验证以及部件兼容性检查。链条符合 EN 818 疲劳要求，可在 1.5× WLL 条件下承受 20,000 次循环。 随附序列号、识别标签和书面认证书。
• 应用标准：适用于高空起重、多点起重、重型机械搬运、钢结构安装、预制混凝土安装、设备安装、采矿维护及工业物料搬运。
• 维护：每次使用前应检查链条是否存在伸长、磨损、裂纹、腐蚀、锻造吊钩变形、主链环或连接链环损坏以及识别标签缺失。若缺陷超过检查标准，应停止使用。

参数 — 公制对照表（工作负载极限，单位：公吨） 标题：直径（mm） | 单腿（吨） | 双腿（0°参数 — 英尺单位表（工作载荷极限以磅为单位，设计系数 4:1） 表头：链条直径（英寸） | 单腿吊索（磅） | 双腿吊索（60°）（磅） | 双腿吊索（45°）（磅） | 双腿吊索（30°）（磅） | 三腿及四腿吊索（60°）（磅） | 三腿及四腿吊索（45°）（磅） | 三腿及四腿吊索（30°） (磅) 7/32英寸 | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200 9/32英寸 | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200 5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800 3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600 1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000 5/8英寸 | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100 3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400 7/8英寸 | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300 1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500 1-1/4英寸 | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500 注释

• 表格中所有数值均以公吨为单位，表示最大工作负载极限（WLL）。
• 角度定义：a = 吊索腿与垂直线之间的夹角。0° < a < 45° 和 45° < a < 60° 这两个范围用于确定载荷系数和调整后的 WLL。
• 连续式吊索指无端链条吊索结构的额定工作负荷（WLL）。

特性 / 技术规格

• 产品名称：80级QOF链条吊索
• 型号/商品名：80级QOF链条吊索
• 品牌：TOPONE CHAIN
• 材质： 80级淬火回火合金钢（链条及组件）
• 顶部连接件：四椭圆主链环组件
• 底部连接件： 80级锻造吊钩
• 标识：独立序列号、识别标签、链条规格、链条等级、精确吊索长度、最大工作载荷（WLL）
• 最小起订量（MOQ）：100套
• 包装：纸箱 + 钢制托盘
• 制造标准： EN 818-2；EN 1677-1；EN 1677-2；EN 1677-4；ASME B30.9；OSHA 1910.184； AS 2321；ISO 3077
• 测试：最小设计系数 4:1；抗拉试验；目视检查；尺寸核验；疲劳试验：1.5× WLL 条件下 20,000 次循环
• 应用领域： 高空吊装、多点吊装、重型机械搬运、钢结构安装、预制混凝土安装、设备安装、采矿维护、工业物料搬运
• 维护与检查： 每次使用前应检查伸长、磨损、裂纹、腐蚀、变形、链节损坏及标签缺失情况；若缺陷超出标准，应停止使用
