产品描述

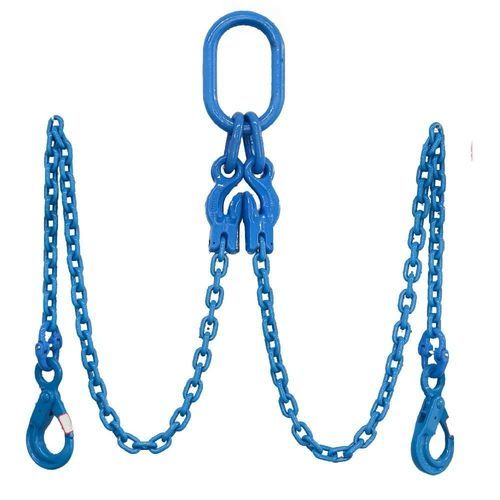

100级DOSL链条吊索是一种由淬火回火处理的100级合金钢链条及组件制成的双腿式起重组件。 该吊索顶部配有100级椭圆形主环，底部配有两个100级自锁式吊钩，可提供安全的两点式负载连接，并增强起重安全性。 与80级吊索相比，在链条规格相同的情况下，100级设计的工作负载极限约高出25%。每条吊索均永久标有序列号、链条规格、等级、精确吊索长度及工作负载极限，以确保产品的完全可追溯性。
简介
100级DOSL链条吊索适用于需要安全双点负载固定和增强操作安全性的重型起重应用。自锁式吊钩在挂载负载时会自动闭合并锁定，从而降低意外脱钩的风险。双腿结构可将起重力均匀分布在两个起吊点之间，从而提高负载稳定性。
产品配置代码
- D = 双腿式
- O = 椭圆形主环
- SL = 自锁式吊钩
产品标识
- 单独序列号
- 链条规格
- 链条等级
- 精确吊带长度
- 工作载荷极限 (WLL)
标准与制造
- 名称：100级 DOSL 链条吊索——双腿式，顶部带椭圆形主环，底部带两个自锁钩
- 最低起订量： 100 套
- 包装：纸箱 + 钢制托盘
- 制造标准：采用淬火回火的 100 级合金钢链条及部件制造，符合 EN 818-2、EN 1677-1、 EN 1677-3、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321 以及 ISO 3077 中针对 100 级起重链条吊索组件的要求制造。
- 测试标准：最小设计系数为4:1。每套吊索在发货前均经过抗拉试验、目视检查、尺寸核验以及部件兼容性检查。 链条符合 EN 818 疲劳要求，设计可承受 1.5 倍工作负载极限 (WLL) 下的 20,000 次载荷循环。 每套吊索均配有独立序列号、识别标签、书面认证及可追溯性记录。
- 应用标准：适用于高空起重、两点吊装、重型机械搬运、钢结构安装、设备安装、海上起重、采矿维护及工业物料搬运作业。
- 维护标准：每次使用前均应检查链条是否存在伸长、过度磨损、裂纹、腐蚀、自锁钩操作异常、变形、主链节或连接链节损坏以及识别标签缺失等情况。若缺陷超出检查标准，应停止使用。
计量表
项目编号 | 起重链直径（mm） | 单臂（吨） | 双臂 0°<α<45° (吨) | 2 股 45°<α<60° (吨) | 3 股及 4 股 0°<α<45° (吨) | 3 股及 4 股 45°<α<60° (吨) | 连续吊索 (吨)
TPL81841004 | 4 | 0.63 | 0.88 | 0.63 | 1.32 | 0.94 | 1
TPL81841005 | 5 | 1 | 1.4 | 1 | 2.1 | 1.5 | 1.6
TPL81841006 | 6 | 1.4 | 1.96 | 1.4 | 2.94 | 2.1 | 2.24
TPL81841007 | 7 | 1.9 | 2.66 | 1.9 | 3.99 | 2.85 | 3.04
TPL81841008 | 8 | 2.5 | 3.5 | 2.5 | 5.25 | 3.75 | 4
TPL818410010 | 10 | 4 | 5.6 | 4 | 8.4 | 6 | 6.4
TPL818410013 | 13 | 6.7 | 9.38 | 6.7 | 14.07 | 10.05 | 10.72
TPL818410016 | 16 | 10.3 | 14.4 | 10.3 | 21.6 | 15.4 | 16.4
TPL818410018 | 18 | 12.5 | 17.5 | 12.5 | 26.2 | 18.75 | 20
TPL818410019 | 19 | 14 | 19.6 | 14 | 29.4 | 21 | 22.4
TPL818410020 | 20 | 16 | 22.4 | 16 | 33.6 | 24 | 25.6
TPL818410022 | 22 | 19.4 | 27.1 | 19.4 | 40.7 | 29.1 | 31
TPL818410026 | 26 | 26.5 | 37.1 | 26.5 | 55.6 | 39.7 | 42.4
TPL818410028 | 28 | 30.5 | 42.7 | 30.5 | 64 | 45.7 | 48.8
TPL818410030 | 30 | 35.5 | 49.7 | 35.5 | 74.5 | 53.2 | 56.8
TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60.6 | 64
TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80
TPL818410038 | 38 | 56.5 | 78.4 | 56.5 | 118.6 | 84.7 | 90.4
TPL818410040 | 40 | 62.5 | 87.5 | 62.5 | 131.2 | 93.7 | 100
TPL818410045 | 45 | 81 | 113.4 | 81 | 170.1 | 121.5 | 129.6
TPL818410050 | 50 | 98 | 137.2 | 98 | 205.8 | 147 | 156.8
英尺规格表
产品编号 | 贸易尺寸（英寸） | 单腿（90°）（磅） | 双腿 0°<α<45° （磅） | 2 条腿 45°<α<60°（磅） | 3 条及 4 条腿 0°<α<45°（磅） | 3 条及 4 条腿 45°<α<60°（磅） | 连续吊索（磅）
TPL81841004 | 5/32" | 2,205 | 2,205 | 2,205 | 2,205 | 2,205 | 2,205
TPL81841005 | 3/16" | 2,205 | 2,205 | 2,205 | 4,409 | 4,409 | 4,409
TPL81841006 | 1/4" | 2,205 | 4,409 | 2,205 | 6,614 | 4,409 | 4,409
TPL81841007 | 9/32" | 4,409 | 6,614 | 4,409 | 8,819 | 6,614 | 6,614
TPL81841008 | 5/16" | 6,614 | 8,819 | 6,614 | 11,023 | 8,819 | 8,819
TPL81841010 | 3/8" | 8,819 | 13,228 | 8,819 | 17,637 | 13,228 | 13,228
TPL81841013 | 1/2" | 15,432 | 19,842 | 15,432 | 30,865 | 22,046 | 24,251
TPL81841016 | 5/8英寸 | 22,046 | 30,865 | 22,046 | 48,502 | 33,069 | 35,274
TPL81841018 | 3/4" | 28,660 | 39,683 | 28,660 | 57,320 | 41,888 | 44,092
TPL81841019 | 3/4英寸 | 30,865 | 44,092 | 30,865 | 63,934 | 46,297 | 48,502
TPL81841020 | 13/16" | 35,274 | 48,502 | 35,274 | 74,957 | 52,911 | 57,320
TPL81841022 | 7/8" | 41,888 | 59,525 | 41,888 | 90,390 | 63,934 | 68,343
TPL81841026 | 1" | 59,525 | 81,571 | 59,525 | 123,459 | 88,185 | 92,594
TPL81841028 | 1-1/8" | 68,343 | 94,798 | 68,343 | 141,096 | 101,412 | 108,026
TPL81841030 | 1-3/16" | 79,366 | 110,231 | 79,366 | 165,347 | 116,845 | 125,664
TPL81841032 | 1-1/4" | 88,185 | 123,459 | 88,185 | 185,188 | 134,482 | 141,096
TPL81841036 | 1-3/8" | 110,231 | 154,323 | 110,231 | 231,485 | 165,347 | 176,370
TPL81841038 | 1-1/2" | 125,664 | 171,960 | 125,664 | 262,350 | 187,393 | 198,416
TPL81841040 | 1-9/16英寸 | 138,891 | 194,007 | 138,891 | 288,806 | 207,234 | 220,462
TPL81841045 | 1-3/4" | 178,574 | 249,122 | 178,574 | 374,786 | 268,964 | 286,601
TPL81841050 | 2" | 216,053 | 302,033 | 216,053 | 454,152 | 324,079 | 346,126
备注
- 每条吊索均带有永久性标识，可通过序列号、尺寸、等级、精确长度及工作载荷（WLL）进行追溯。
- 设计系数：4:1。发货前已通过验证测试和检查。
特性/技术规格
- 产品类型：100级DOSL链条吊索（双腿式，顶部带椭圆形主链环，底部带两个自锁钩）
- 材料： 淬火回火的100级合金钢链条及100级组件
- 结构：双腿式（DOSL）
- 标识：永久性序列号、链条规格、链条等级、吊索确切长度、最大工作载荷（WLL）
- 标准： EN 818-2、EN 1677-1、EN 1677-3、 EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077
- 设计系数：4:1
- 测试： 进行承重测试、目视检查、尺寸验证；链条符合EN 818疲劳要求（在1.5×WLL条件下进行20,000次循环测试）
- 包装：纸箱 + 钢制托盘
- 最小起订量：100套
